Na TAC, nossos Case Studies são exemplos práticos que mostram a eficácia de nossas soluções e o impacto positivo que causamos nos negócios de nossos clientes. Ao longo dos anos, temos ajudado empresas em diversas indústrias a enfrentar desafios complexos, fortalecendo suas infraestruturas tecnológicas, protegendo-as de ciberataques e acelerando seu crescimento digital. Abaixo, apresentamos alguns dos principais estudos de caso que ilustram a nossa competência e dedicação.
Projecto:
Na Nova Sede, soluções de segurança:
Videovigilância com analítica de vídeo;
Controlo de acessos com análise biométrica;
Detecção de incêndios;
Aplicação de gestão integrada dos meios de segurança do edifício.
Para a Nova Sede, todas as soluções multimédia e de audiovisuais:
Salas do Conselho Superior de Magistratura (44 posições e videoconferência);
Auditório (300 pessoas);
Sala de Controlo e Segurança (meios audiovisuais).
Projecto:
No edifício Sede, todas as soluções multimédia e de audiovisuais:
Salas do Conselho Administração;
Auditório (150 pessoas);
Salas de Formação com soluções interactivas.
Projecto:
Assembleia da Republica:
Video Wall para sala de controlo;
Sistema de gestão e controlo;
Sistema de contagem de pessoas;
Sistema de leitura de matriculas e contagem de viaturas
Integração de sistemas de autorizações com os sistemas Microsoft;
Sistema integrado de exibição de apresentação:

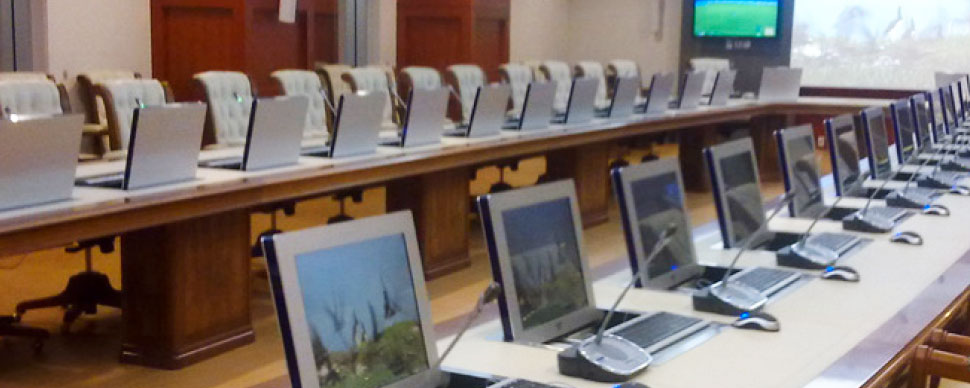

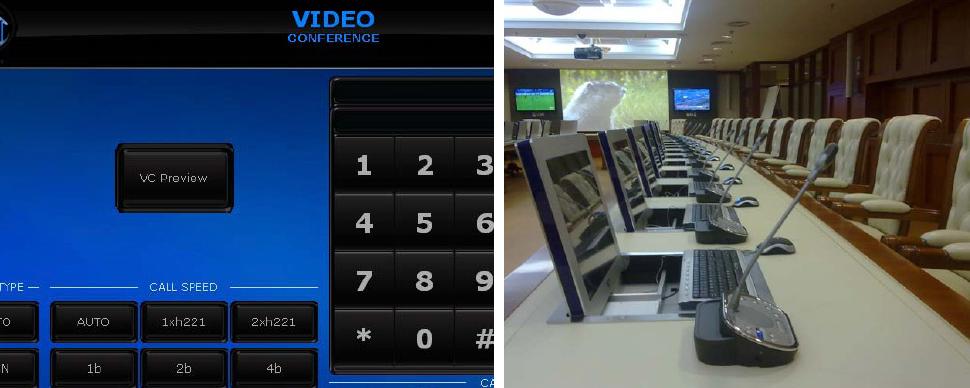

A Sonangol teve a necessidade de contruir uma nova sede responder aos seus desafios. O centro nervoso da integração audiovisual tecnológica encontra-se na sala de reuniões.
Resultado

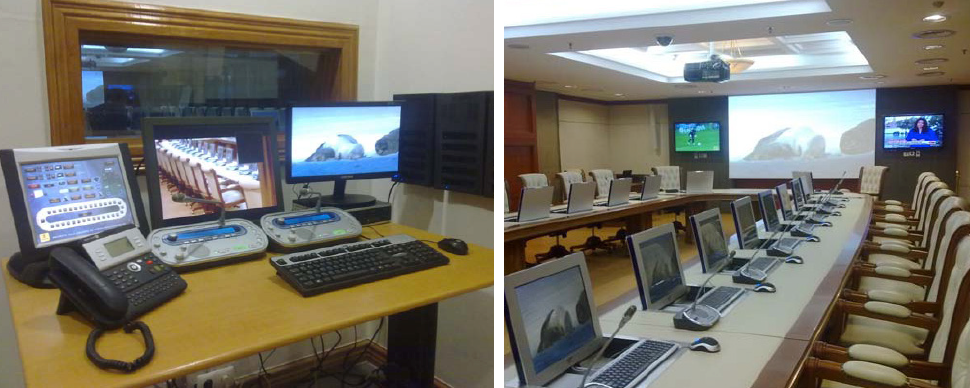

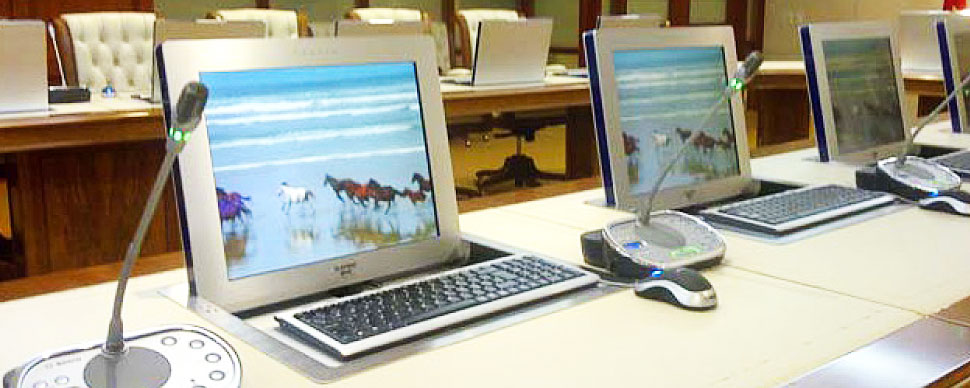

A sala Girassol é indiscutivelmente a sala mais bem equipada e com o melhor desempenho de qualquer sala do continente africano. Todas as soluções que incluem Imagem, Som, Conferências, Interpretação, Videoconferência e automatizado Completa de outros equipamentos são utilizadas nesta sala.

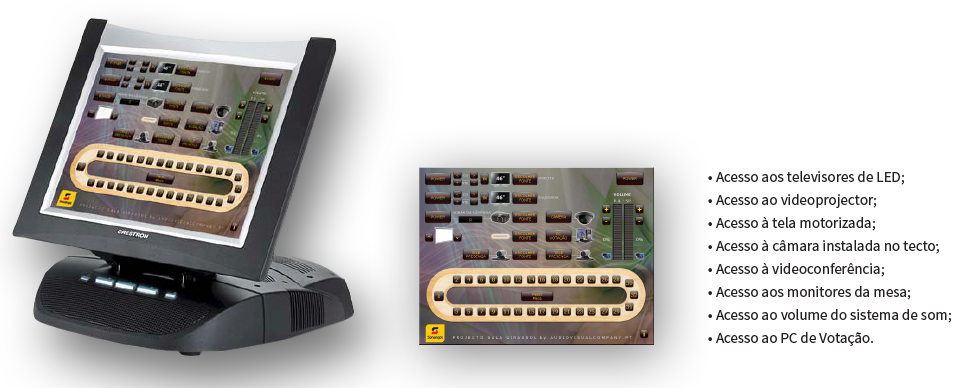

O terminal de controlo é a estação de trabalho do operador técnico da Sala Girassol onde toda a gestão da sala é realizada neste espaço usando o painel de toque e o computador de votação.
O Banco Best é uma instituição financeira fundada em 2001, que actua nas áreas de Banking, Asset Management e Trading, oferecendo o acesso a um conjunto único de produtos e serviços financeiros à escala global como acções, fundos, ETF, warrants, Forex, estruturados, seguros e poupança. Tem uma estrutura accionista composta por um dos maiores e mais importantes grupos económicos portugueses: o Grupo Banco Espírito Santo e conta com cerca de 56.000 clientes e 7 centros de investimento em Portugal.
Representando uma nova geração de instituições financeiras, o Banco Best assume-se como marca socialmente responsável, tendo como objectivo relacionar-se com a comunidade através dos seus valores e serviços, disseminando um espírito solidário para com a sociedade. Assumimos esse compromisso através de uma política corporativa, apoiando instituições de beneficência que por sua vez desempenham um papel fundamental na sociedade portuguesa, abrangendo diversas frentes que convergem plenamente com os nossos valores e missão.
Com a sua passagem à “adolescência” o Banco Best necessitou de uma sede própria que respondesse aos desfios do futuro permitindo-lhe um crescimento robusto. Como tal e em conjunto com o BES Arte & Finança construiu um edificio sede novo altamente cultural e hitech onde semanalmente se realizam concertos e exposições de arte, tornando-o num dos espaços mais importantes no panorama cultural Lisboeta da actualidade.
Desafio
Assim... Contactados nesse sentido foi solicitado à TAC os projectos para a criação desses espaços por forma a que respondam às necessidades actuais e futuras, utilizando tecnologia de ponta, adequada e estéticamente não intrusiva, sendo que a operação dos sistemas audiovisuais teria que ser automatizada, eficaz, intuitiva e expansível.
Com o objectivo de responder às necessidades apresentadas e depois de analisadas as mesmas, uma vez que no espaço se pretende realizar Palestras, Congressos, Conferências, Debates, Apresentações, Formações, e onde todas essas funcionalidades tiveram que ser tomadas em consideração, a TAC apresentou um projecto de integração e automatização com os requisitos necessários para a satisfação de todas as tarefas operacionais dos referidos espaços.
Memória Descritiva
Existia a necessidade de ser um espaço primordialmente pensado para reuniões.
Como tal foi desenvolvido todo um projecto com:
Sistema de video conferência em HD

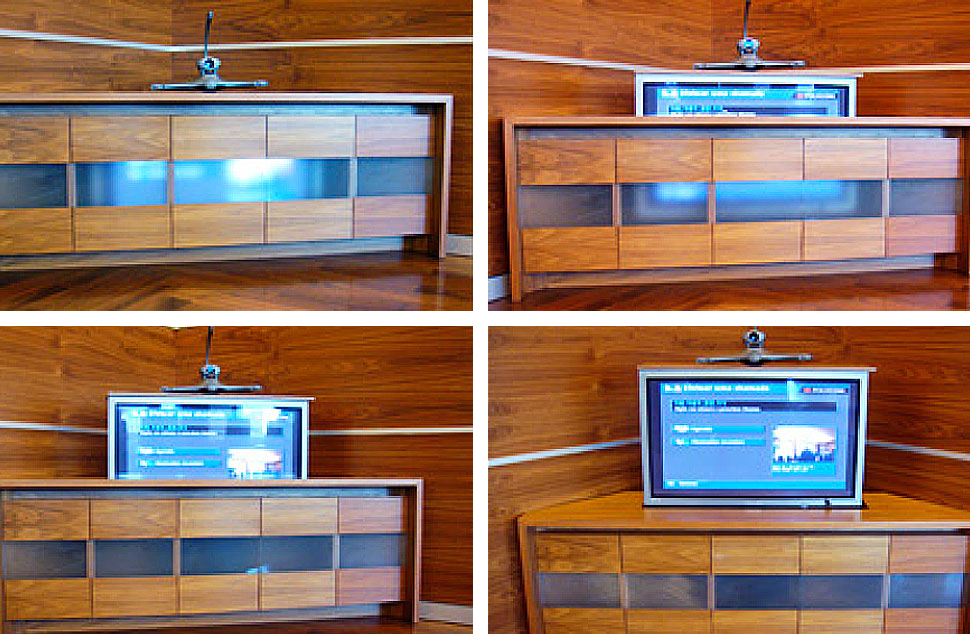

Um móvel especificamente construido para o efeito que alberga:
Um LCD de 42
Encastrado e com elevador elétrico controlado remotamente.
Um sofisticado Sistema de Video Conferência
equipado com “Voice Tracking”, um sistema avançado que permite utilizar Camaras PTZ (Pan/Tilt/Zoom) num modo completamente automático em que através da leitura de 3 microfones calibradose instalados estratégicamente na sala vai conseguir proporcionar o sistema com a localização precisa da fonte sonora (orador) e apontar as objectivas das camaras na sua direcção sem qualquer intervenção humana.
Duas Câmaras Dome HD controladas por “Voice Tracking”
Integradas e dissimuladas por forma que correspondesse às especificações estabelecidas pelo arquitecto Carlos Barbosa da Euro RSCG.
Um Comando com joystick de controlo remoto das câmaras
Como alternativa ao “Voice Tracking” permite ao operador não só fazer o plano que pretende, como ainda criar presets (posições memorizadas) que facilitam e aumentam a eficácia de todo o sistema poupando tempo na afinação do plano. (Por exemplo: plano do orador, plano do Presidente da mesa, plano do administrador A... e assim por diante para todas as câmaras)
Um Video Projector HD Medical
Projection design HD Medical com lente ultra short zoom devido á proximidade da tela e encastrado no tecto com elevadores de espelhos controlados remotamente.
Um Ecrã de Projecção
Eléctrico encastrado no tecto e controlado remotamente.
Um Sistema de Conferência da Bosch
E encastrados no mobiliário existente

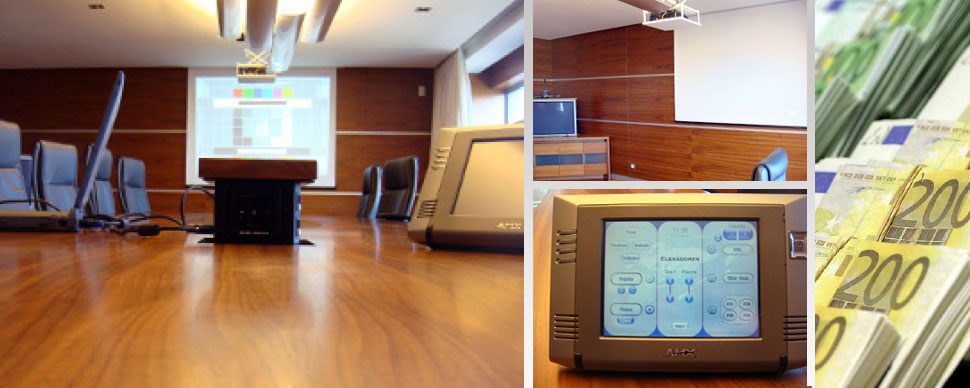

Um Sistema de Controlo AMX
O controlo de todo o sistema é assegurado por um processador da AMX. Concebido segundo as necessidades de controlo e automação do pavilhão. É nesse processador que com uma sólida programação de controlo totalmente personalizada, são asseguradas a eficácia, intuitividade e simplicidade desejadas.
Todo o sistema é controlado, através do interface neste painel táctil e em que se tornam visíveis todas as potencialidades do sistema. Com um design personalizado, claro e elegante.
Três Colunas Painel
Completamente invisíveis estas colunas encastadas no tecto, transformam as superficies como madeira ou pladur em caixas acústicas de alta qualidade.
Quatro Leitores de Media BluRay
Compatíveis com todos os formatos e sistemas existentes actualmente.
Duas Torres de conexão
Eléctricas elevatórias encastradas e com o mesmo acabamento da mesa de sala de conselho.
Uma Matriz
É neste equipamento que todas as fontes de imagem e de som são processadas, selecionadas e enviadas para os ecrãs e equipamentos correctos. São escolhidos os imputs necessários assim como os outputs.
Resultado
Desafio
A Solução de Visualização de Apresentações teria que ser flexível e moldável às diferentes utilizações pensadas para a sala, o cliente desejava também dotar a sala com um sistema de videoconferência como tal o sistema de visualização teria que se adaptar automaticamente a esta nova realidade, fornecendo imagens de apresentações locais ou remotas em simultâneo..
No presente projeto foi-nos demonstrada uma vontade de inovar os sistemas audiovisuais existentes que para além de obsoletos não funcionavam. Na sala em questão existiam sistemas audiovisuais que pela fraca qualidade ou por falta de assistência técnica não estavam a cumprir as suas funções. O cliente manifestou então vontade de substituir esses mesmos sistemas.
Aproveitando essa substituição o cliente gostaria de ter uma solução totalmente integrada de visualização de apresentações que fosse de utilização intuitiva e amigável
O sistema de conferências da sala, para além de praticamente impercetível teria que funcionar com o máximo de qualidade sem qualquer interação dos oradores. Ou seja, era pretendido um sistema de conferências totalmente automático e que se ajustasse dinamicamente aos oradores sem necessitar da sua intervenção.
Memória Descritiva
A instalação de vários sistemas audiovisuais integrados numa solução única de gestão centralizada. Como sistema de visualização de apresentação foi instalado um Videowall totalmente integrado na estrutura da sala, composto por 9 monitores de moldura ultra fina que permitem alcançar o objetivo de total flexibilidade desde sistema.
Todo o sistema de som foi renovado e melhorado tornando-se agora totalmente automatizado com muito mais qualidade e definição e igualmente de fácil utilização, com mecanismo de compensação sonora da coluna mais próxima, do orador do momento, a diminuir a intensidade do som, enquanto as restantes mantêm o mesmo volume sonoro.
Todo o sistema audiovisual é controlado e gerido centralmente através de dois painéis táteis para os quais foram desenvolvidos à medida layouts de interfaces gráficas extremamente intuitivas que reproduzem todas as opções necessárias para o controlo local (no bastidor técnico) ou na própria sala (sem fios) de todos os equipamentos, sejam eles de som, imagem ou mesmo de iluminação.

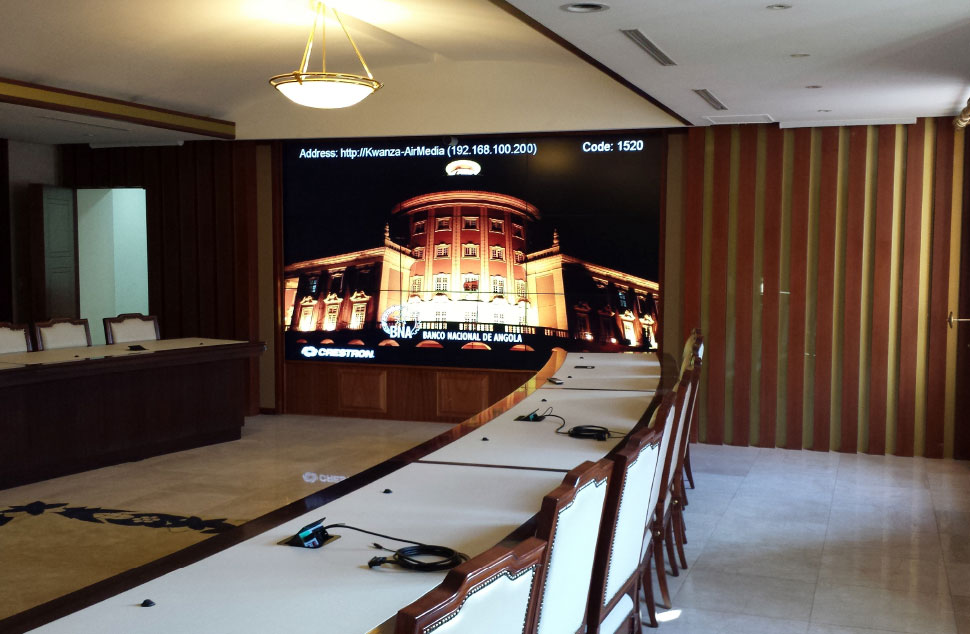

Sistema de Visualização Videowall
O sistema de visualização escolhido para esta sala é composto por um vídeowall em formato 3x3 de monitores de 55 polegadas com moldura ultra fina. Este equipamento é controlado por um sofisticado sistema de comando e processamento de imagem de alta definição.
Todas as fontes de sinal suportadas na sala em questão estão ligadas a uma matriz de comutação de sinal capaz de receber sinais em qualquer formato ou resolução disponibilizando o produto final ao videowall em FullHD. Este comando é totalmente automatizado e controlado por software não exigindo nenhuma interação por parte de um operador.
A utilização de um videowall nesta sala permite utilizar não só várias fontes de sinal em simultâneo mas também em diferentes ‘layouts’, ou seja, o cliente escolhe o aspeto do videowall a qualquer altura da apresentação. Por exemplo se estamos num cenário de videoconferência o cliente pode optar por um ‘layout’ que tenha um 2x2 com a imagem de apresentação e nos monitores que sobram colocar lá a imagem remota ou mesmo uma próxima apresentação.
Esta tipologia de sistema de visualização flexível e moldável às necessidades pontuais revelou-se uma inovação neste tipo de espaços tendo uma aceitação total por parte de todos os utilizadores. Ficam resolvidos problemas inerentes à necessidade de utilização de várias fontes em simultâneo através do que se revelou um autêntico ambiente dinâmico de apresentações.
Sistema de Som
O sistema de som instalado é composto por 6 altifalantes salientes e fixos na parede.
São equipamentos de alta qualidade, com 300W de potência colocados estrategicamente nos locais ideias para proporcionar o bom funcionamento dos sistemas de voz e apresentações para o espaço em questão.
A distribuição de colunas é feita da seguinte forma, duas a ladear o ecrã de forma a proporcionar potência e qualidade às apresentações gráficas, duas colunas a ladear a mesa de reuniões para reforço de voz e efeitos de apresentações e por último duas colunas na parede oposta à do videowall com as mesmas funções das laterais. Foram ainda integradas no novo sistema de amplificação e processamento de som as colunas embutidas no teto falso sobre a mesa de reuniões.
A mesa de reuniões contém pequenos microfones embutidos no tampo, com captação de som omnidirecional. Estes equipamentos de alta qualidade obrigam a um equilíbrio constante e dinâmico de som para evitar realimentações.
Foi implementado um sofisticado sistema com matrizes misturadoras de som digitais que, através de software desenhado para o efeito, conseguem avaliar qual o microfone que está em funcionamento e equilibrar dinamicamente o som para esse ponto da sala. Desta forma todo o sistema funciona sem qualquer interação do orador que apenas terá que começar a discursar. Quando um orador fala para um determinado microfone o sistema automaticamente deteta qual o microfone está a captar o som e regula os altifalantes do mais próximo para proporcionar uma distribuição sonora perfeita e homogénea sem perigo de realimentações. Tudo é feito por software e automaticamente ajustado sem qualquer intervenção.
O sofisticado sistema de som implementado atua também em conjunto com o sistema de videoconferência. Assim que o sistema deteta qual o microfone em funcionamento envia um sinal ao sistema de videoconferência de modo a que este direcione a câmara de vídeo para o local do orador. Desta forma, e mais uma vez procedeu-se ao desenvolvimento de software dedicado, traduzindo-se na enorme vantagem de que numa sessão de videoconferência os participantes remotos estarão sempre a ver o orador, seja ele quem for esteja ele onde estiver posicionado na mesa de reuniões. Esta funcionalidade é opcional e acionada através das interfaces gráficas de comando, ou seja, nos painéis tácteis.
Sistema de Videoconferência
O projeto audiovisual implementado incluiu um sofisticado sistema de videoconferência FullHD. Trata-se de um sistema topo de gama com câmara de vídeo instalada sobre o Videowall, com capacidade para captar em alta definição qualquer participante na reunião de uma forma rápida e totalmente automática.
Funcionando em paralelo com o sistema de som, este equipamento reage em frações de segundo à informação de qual o orador ativo e direciona a câmara de vídeo para ele, sem qualquer ação humana. Este sistema é todo feito por software e denomina-se por ‘VOICEACTIVATED’.
Este equipamento de videoconferência foi colocado já integrado num projeto global que incorpora outras localidades onde o cliente também tem instalações, fornecendo o conforto de reuniões com alta qualidade sem a necessidade de deslocações. É também possível a partilha de conteúdos gráficos e mesmo a interação entre estúdios, um operador de um estúdio remoto pode, desde que autorizado para tal, operar o estúdio de outro ponto.
Sistema de controlo de iluminação
O sistema de iluminação da sala foi totalmente remodelado usufruindo agora de funcionalidades de controlo de intensidade luminosa e interação por painel táctil de comando da sala.
Junto da porta principal de acesso à sala foi colocada uma botoneira de comando do sistema de iluminação que permite a escolha de cenários pré-definidos.
O controlo de iluminação pode agora ser feito em paralelo, exatamente com as mesmas funcionalidades, através do painel tátil de comando de sala e da botoneira.
Foi desenhado uma página específica de controlo de iluminação e adicionado um quadro elétrico onde os equipamentos que regulam a intensidade luminosa estão alojados. É também neste quadro que ficam as proteções elétricas para o novo bastidor de equipamentos dos sistemas audiovisuais. Toda a potência elétrica está protegida numa ‘UPS’ que salvaguarda o funcionamento da sala mesmo com falhas no fornecimento de energia.
Foram criados cenários de iluminação que preveem a utilização da sala para conferências de voz, apresentações de computador e visualização de filmes.
Sistema de Controlo e Gestão
O sistema de controlo tem a capacidade de gerir todos os equipamentos audiovisuais através de dois ecrãs táteis, ligado ao sistema por rede. Um dos ecrãs está colocado na régie, no bastidor técnico para que de uma forma rápida e sem interferência física na reunião, um técnico possa proceder a qualquer configuração. Este painel, de 15 polegadas, contém todas as funcionalidades e afinações possíveis a um técnico sobre os sistemas audiovisuais instalados.
Na sala, existe um painel táctil com 7 polegadas, sem fios, este equipamento contém as funcionalidades mais imediatas e utilizadas sobre os sistemas audiovisuais, permitindo que qualquer utilizador da sala faça facilmente as configurações que deseja. As interfaces gráficas foram desenhadas com o objetivo de ir de encontro das necessidades e hábitos de utilização exposto pelo cliente assim como dando oportunidade de interagir com os novos sistemas implementados. O desenho e todos os controladores gráficos do painel táctil foram pensados mediante sugestão da TAC em conjugação com as necessidades do cliente.
A operação da sala está pensada com a seguinte filosofia de funcionamento: O operador começa por escolher que configuração quer dar ao videowall, de seguida escolherá qual das fontes de sinal disponíveis quer apresentar e onde. Por exemplo, imaginemos que o operador escolhe um layout com duas superfícies de visualização, ou seja , dois écrans em simultâneo no videowall, num ecrã ele pode enviar o sinal de um computador ligado numa caixa de mesa, para o outro ecrã poderá enviar a imagem do seu ipad. Tudo de uma forma rápida e muito intuitiva apenas interagindo com o painel tátil de comando.
Este sistema de controlo permite uma evolução tecnológica usufruindo do facto do software ser feito à medida, propositadamente para a sala em questão. Qualquer equipamento ou sistema poderá ser adicionado, sendo apenas necessário mais um módulo de programação.
Também as interfaces gráficas dos painéis tácteis de comando poderão ser totalmente alteradas com novas ‘skins’ ou mesmo novas funcionalidades.
Hardware x Software
Sistema controlado por software totalmente desenhado para a sala em questão e desenvolvido por inteiro pela TAC.
Interfaces gráficas de painel tátil totalmente desenhadas para a sala em questão, a partir de ‘templates’ e desenvolvidas por inteiro pela TAC.
Sistema ‘voiceactivated’ para videoconferência, criado e desenhado para os sistema de controlo implementados.
Controlo
Sistema de controlo com controlador central, painel tátil com fio e sem fios, interface gráfica desenhada e totalmente criada à medida e propositadamente para o cliente em questão.
Estética
A estética da sala sofreu uma considerável alteração com a inclusão de uma parede de visualização de imagens, em videowall, que traduz um aspecto de contraste elegante entre o classicismo da sala e o modernismo do equipamento, com uma integração estética a todos os títulos exemplar. Essa parede é totalmente escondida através de uma sistema de portas deslizantes que permitem manter toda a harmonia arquitectónica projetada para a sala. Foram também adicionadas colunas de som salientes, estas não introduzem grandes alterações estéticas visto tanto a cor com a sua colocação permitirem que passem praticamente despercebidas usufruindo apenas das suas capacidades sonoras.
Resultado
No final da implementação obtivemos uma sala de reuniões nobre, equipada mediante as exigências do cliente, com uma grande majoração dos melhoramentos a nível das apresentações de conteúdos de vídeo assim como da facilidade de utilização do espaço. O sistema audiovisual tem agora um interface de utilização muito intuitiva e amigável permitindo ao utilizador comum a operação dos sistemas implementados.
Mercados
Este projeto inclui-se no conjunto de salas de conferências de instituições públicas
Solução
Sala de conferências com sistema de controlo centralizado, sistema de apresentações em Videowall dinâmico. Videoconferência com sistema ‘voiceactivated’, compensação dinâmica de proximidade de microfone vs coluna de som, acesso de apresentações wireless, a partir de sistemas IOS ou Android.

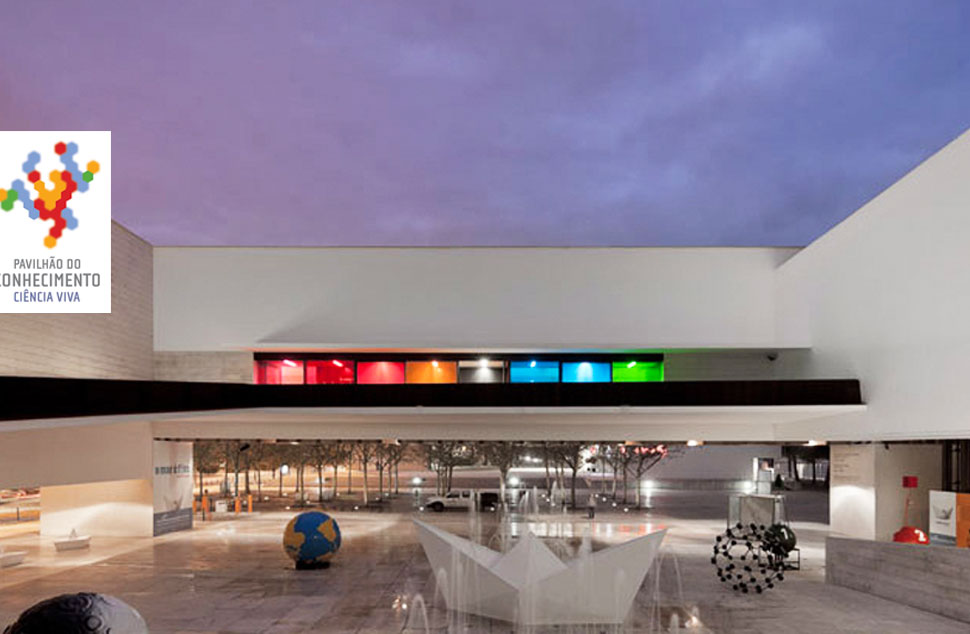

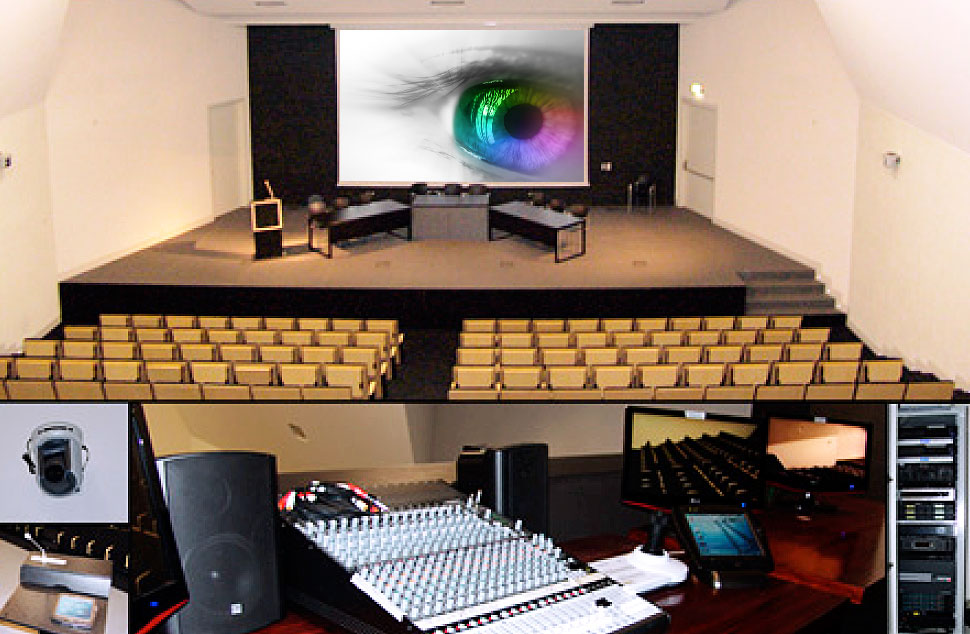

Pavilhão de Conhecimento – Ciência Viva
O Pavilhão do Conhecimento é um museu interactivo de ciência e tecnologia. Aberto ao público desde 25 de Julho de 1999, é parte integrante da Rede de Centros Ciência Viva, sendo o pólo dinamizador e centro de recursos dessa mesma rede. O seu principal objectivo é o estímulo do conhecimento científico e a difusão da cultura científica e tecnológica entre os cidadãos. As exposições e as actividades propostas permitem ao visitante, através de módulos interactivos, explorar muitos e variados temas de uma forma activa, descontraída e lúdica.
Além das grandes exposições temáticas, o Pavilhão do Conhecimento – Ciência Viva promove ainda diversas acções de divulgação científica e outras iniciativas de carácter educativo. Em permanente desenvolvimento o Pavilhão do Conhecimento apercebeu-se da utilidade de adicionar um auditório moderno aos seus recursos a fim de poder responder às exigências trazidas pela sua crescente dimensão.
Desafio
Foi solicitado à TAC um projecto de criação de um auditório moderno que responda às exigências actuais e futuras, utilizando tecnologia de ponta, adequada e estéticamente não intrusiva, sendo que a operação dos sistemas audiovisuais teria que ser automatizada, eficaz, intuitiva e expansível. Com o objectivo de responder às necessidades apresentadas e depois de analisadas, uma vez que no espaço se pretendem realizar Palestras, Congressos, Conferências, Debates, Apresentações, Formações, Workshops, Espetáculos (Concertos e Teatro), e onde todas essas funcionalidades tiveram que ser tomadas em consideração, a TAC apresentou um projecto de integração e automatização com os requisitos mandatórios para a satisfação de todas as tarefas operacionais do referido espaço.
Memória Descritiva

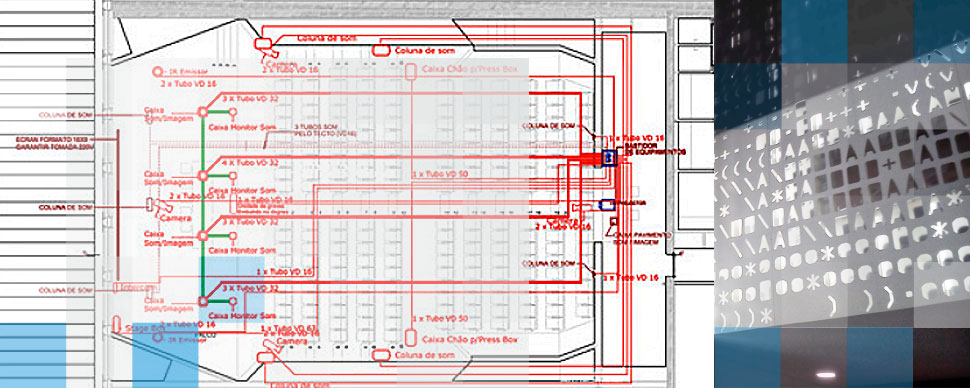

Depois de aprovado o projecto em planta e respectiva memória descritiva, deu-se inicio aos trabalhos de instalação, design e programação.
A TAC como especialista em integração audiovisual concebeu e instalou o projecto para o Auditório do Pavilhão do Conhecimento. Com todos os equipamentos controlados centralmente através de uma interface amigável e muito intuitiva, baseada na utilização de um painel táctil sem fios, fica extremamente facilitada a utilização de todos os meios audiovisuais por qualquer pessoa.
Acções como controlar a intensidade das luzes são possíveis através de cenários pré-definidos e editáveis, activados através de um simples toque no ecrã. O projecto em questão integra vários sistemas audiovisuais. Cada um contribui com a sua parte para o produto final desejado.
Todas as fontes de video podem ser selecionadas e remotamente controladas consoante as necessidades. O que é apresentado e onde é apresentado. Podendo por exemplo, ser enviada uma imagem para o ecrã, outra imagem para o LCD de apoio ao orador e ainda outra para o gravador.
A flexibilidade é absoluta.
Todo o sistema pode gravar o sinal composto em tempo real ou enviar o sinal para outras salas do edificio, para video conferência, ou mesmo via webcast, para todo o mundo, permitindo ficar imediatamente com um o registo AudioVisual digital do evento.
Tudo isto se passa no bastidor técnico instalado na Reggie, que inclui uma panóplia de equipamentos que, em conjunto com a programação, formam a solução requerida:
Este sistema garante a gravação em formato digital de todos os eventos lá realizados e cujo registo seja necessário.
Garantindo assim a capacidade de reprodução não só de CDs mas também de ficheiros MP3 mesmo sem utilização de PC.
Deste modo fica implentado um sistema de leitura de imagem em HD ou resolução DV standard.
Existem eventos em que poderá ser necessário ligar vários portáteis ou PCs a enviar imagem para o sistema.
Deste modo será possível ler e reproduzir até os mais complexos e espetaculares formatos de Audio.
Desse modo tanto os protagonistas dos eventos disfrutarão de liberdade de movimentos absoluta como o próprio espaço ganha pela ausência da desarrumação causada por cabos espalhados pelo chão, eliminando também algum eventual risco de queda por tropeçar em fios de microfone.
É neste equipamento que todas as fontes de imagem são processadas, selecionadas e enviadas para os ecrãs correctos.
O auditório dispõe ainda de:
Estas câmaras podem ser controladas manual ou automáticamente a partir da Reggie.
A invulgar distância do projector (20 metros) e grande dimensão do ecrã (6 metros) obrigam não só a um Projector brilhante (7.000 lumens) como uma lente “long through zoom” especifica que permite fazer uma projeção eficaz nessas circunstâncias..
Encastrado no pulpito e nas mesas, este sistema é o que permite dar a palavra a qualquer um dos participantes de um evento.
Com 4 canais e 220 receptores com auriculares este sistema permite através da seleção do canal pretendido a audição dos eventos no idioma escolhido e que é inserido no sistema pela voz dos intérpretes presentes.
As 3 Press Boxes permitem a partilha do som com os elementos da imprensa, deste modo não só se elimina muita confusão como se garante que lhes chega um som de qualidade.
Esta caixa permite que se passem 20 sinais de Input para a Reggie e 4 sinais de Output da Reggie para o palco. Extremamente útil em concertos e outras apresentações ou eventos.
Na Reggie encontramos ainda:
Que apoiam apresentações, leitura de outros formatos digitais. E que podem ainda fazer webcast em tempo real do evento para a internet utilizando os mais eficientes codecs disponíveis.
A esta mesa chegam todas as fontes de som que nela são misturadas e onde podem ainda ser adicionados efeitos sonoros.
Permitindo ao operador não só fazer o plano que pretende, como ainda criar presets (posições memorizadas) que facilitam e aumentam a eficácia de todo o sistema poupando tempo na afinação do plano. (Por exemplo: camara 1 plano do orador, camara 1 plano do palco, camara 1 plano da audiência, e assim por diante para todas as camaras).
O controlo de todo o sistema é assegurado por um processador da Creston. Concebido segundo as necessidades de controlo e automação do pavilhão. É nesse processador que, com uma sólida programação de controlo totalmente personalizada, são asseguradas a eficácia, intuitividade e simplicidade desejadas. Todo o sistema é controlado, através do interface gráfico neste painel táctil onde se tornam visíveis todas as potencialidades do sistema. Com um design personalizado, claro e elegante e que apresenta as seguintes caracteristicas:
Resultado
Implementação decorreu conforme planeada com proprietário da obra, projectista, arquitecto e o nosso departamento de desenvolvimento, tendo passado por várias fazes e reuniões com brainstormings para apurar as necessidades e chegar ao resultado pretendido.
Foi utilizado neste projecto:
Desafio
O cliente implementou nesta sua delegação um sistema audiovisual de controlo centralizado repartido por 3 espaços com gestão em interfaces dedicadas para os mesmos. Depois de adquirir o projeto e de o ter implementado surgiu-lhe um problema quanto à sua operação e manutenção. Soluções do género são baseadas em desenvolvimento de software dedicado que se não corresponderem a uma correta arquitetura de software irão tornar-se de muito difícil operação. A manutenção de soluções baseadas em software também sofre diretamente com a qualidade do mesmo. Se o desenho inicial não for o mais correto muito mais avarias irão ser encontradas e a sua resolução torna-se um problema de dimensão superior à do próprio projeto.
Com este cenário e com o aparecimento dos primeiros problemas resultantes de uma má implementação do projeto, o cliente contatou a TAC para desenvolver um novo software de gestão e controlo da sala assim como para o melhoramento das interfaces de comando que eram muito pouco intuitivas e de difícil utilização.
Teria que ser feito um levantamento exaustivo de tudo o que tinha sido implementado, todos os equipamentos instalados, as suas características e, através de reuniões com o cliente, saber exatamente que funcionamento era pretendido. Nesta solução não iriam ser propostos equipamentos e soluções para satisfazer as necessidades do cliente mas sim apurar tudo o que o cliente tinha adquirido e reformular todo o projeto de software.
A qualidade e desempenho dos sistemas adquiridos também era um problema, o cliente não sabia ao certo se a insatisfação se devia à qualidade dos equipamentos se ao software que os controlava.
Memória Descritiva
.jpg)

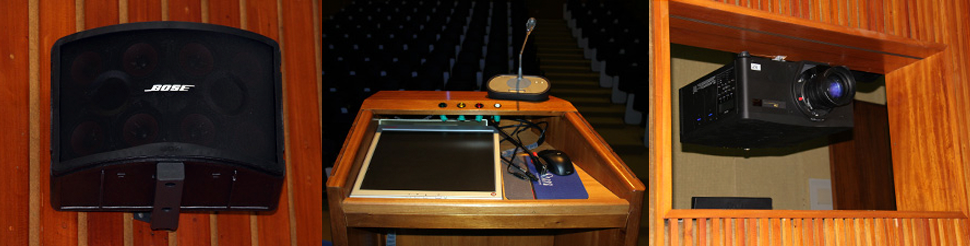

O sistema de som instalado no Auditório é composto por 2 colunas, fixas na parede a ladear as duas telas de projeção, com suportes próprios que permitem afinações milimétricas em qualquer direção. Para cada coluna a sua colocação foi cuidadosamente estudada para obter a uniformidade sonora em toda a sala, o primeiro espectador, sentado na primeira fila tem exatamente a mesma perceção sonora que o último da última fila. Para conseguir este efeito para além de um minucioso estudo sonoro foram escolhidas colunas de onda cortada que orientadas de forma precisas garantem a uniformidade sonora.
O sistema de som serve assim dois cenários de utilização de forma distinta, garante a uniformidade da voz para as palestras e consegue também favorecer as apresentações vídeo beneficiando da excelente qualidade dos altifalantes de onde cortada.
Todo o processamento sonoro e respetiva amplificação e gestão esta ao cargo de equipamentos dedicados para o respetivo efeito e instalados em bastidor técnico numa sala contígua ao Auditório.
Este projeto audiovisual integra a gestão e controlo de outros dois espaços para além do auditório mas os mesmos não têm equipamentos nem sistema de som, são apenas salas de formação com projeção de vídeo.

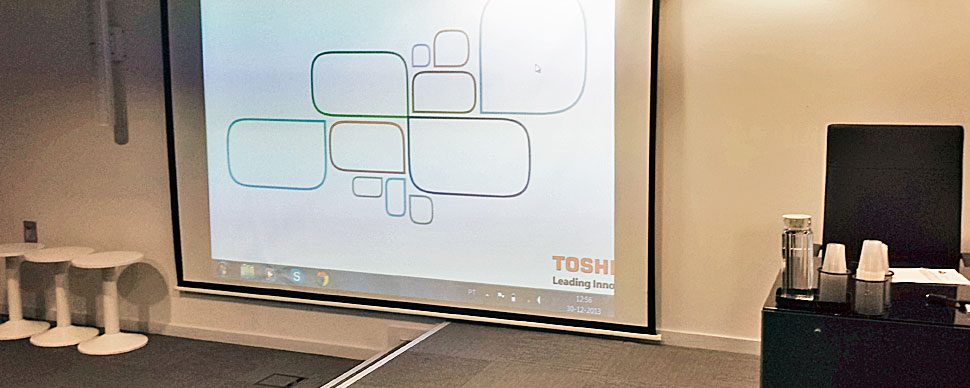

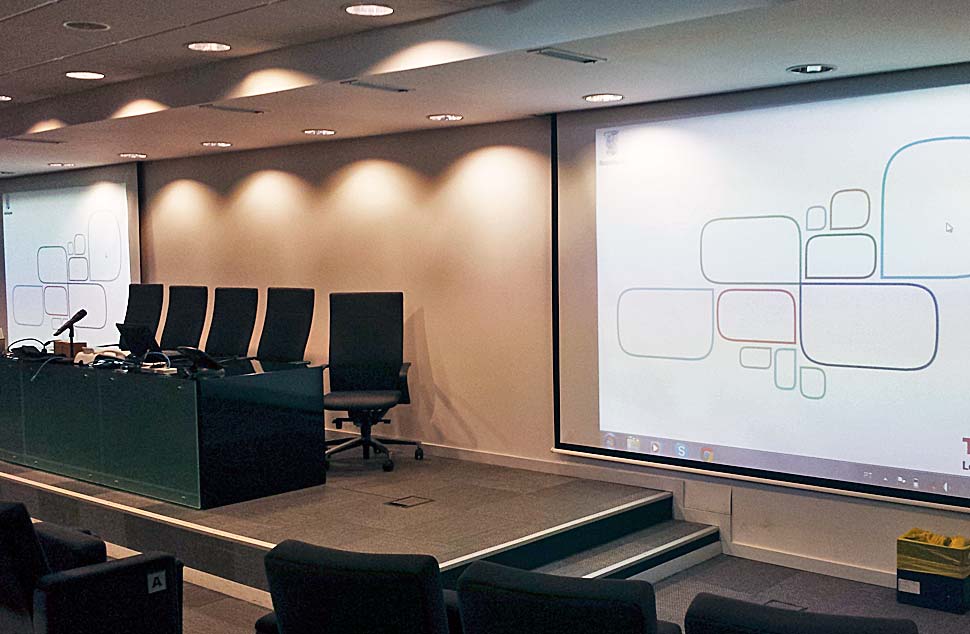

O Auditório ficou equipado com um sistema de projeção de alta qualidade, com alta resolução e brilho, baseado em dois projetores em sistemas de projeção por espelhos, que preenchem duas telas de projeção que ladeiam a mesa de presidência.
Na parede frontal da sala foram instaladas duas telas de projeção de alto ganho, elétricas, que recolhe ou revela-se através de um comando remoto de controlo. As telas de projeção poderão descer até onde for pretendido ou então, através de um só toque irá parar nos pontos previamente memorizados.
A projeção de vídeo fica a cargo de dois vídeo projetores de alta luminosidade instalado no teto em suporte de projeção por espelho. Este equipamento permite ligações de vídeo através dos seus interfaces de HD15 VGA, BNC RBG, DVD-D e vídeo composto.

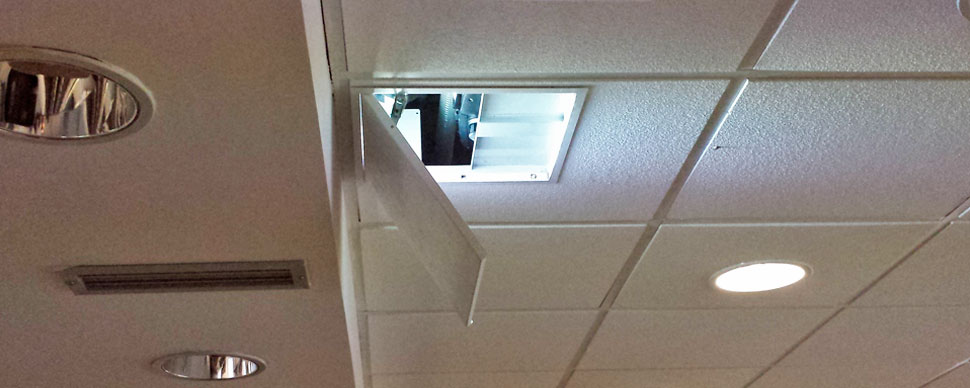

Os suportes ou elevadores de espelhos permitem que através do sistema de controlo via comando remoto, o cliente possa esconder completamente as máquinas de projeção mantendo toda a estética e arquitetura do teto. Quando a projeção de vídeo é necessária os elevadores de teto revelam uma pequena tampa que ao abrir permite que a projeção de vídeo seja visível nas telas para o efeito.
A sala ficou equipada com uma possibilidade de ligação de computadores para projeção de vídeo, a ligação ficou na mesa de presidência. A ligação de computador permite também conexão de som.
O sistema de microfones de suporte às conferências funciona de dois modos distintos. Sobre a mesa de presidência existem microfones sem fios, em bases próprias de suporte. Os microfones sem fios podem, desta forma, ser utilizados para o orador que está na mesa de presidência assim como poderão ser utilizados para que algum interveniente da plateia possa participar, tirando partido da sua mobilidade.
O outro modo de utilização de microfones é a utilização das ligações físicas deixadas na mesa de presidência. Qualquer sinal de microfone poderá ser utilizando as respetivas conexões.
O sistema de gestão e controlo audiovisual foi o que sofreu maior intervenção por parte da TAC.
O sistema de controlo tem como objetivo a gestão dos três espaços audiovisuais, auditório e duas salas de formação.
A TAC quando recebeu o pedido do cliente para o melhoramento do sistema de controlo elaborou um projeto completamente distinto do que estava pensado para o espaço, oferecendo toda a sua experiencia em espaços similares de outros projetos já implementados.
Foi desenvolvimento uma nova arquitetura de software de controlo, desenvolvido propositadamente para os espaços em questão e adaptado ás necessidades do cliente.
O sistema de controlo para além da gestão dos meios audiovisuais dos espaços, consegue integrar o funcionamento de todos através de gestão centralizada ou reunião a um evento.
O cliente passou a ter a possibilidade de gerir remotamente as salas e de poder utilizar todos os espaços para um único evento. Os conteúdos apresentados no auditório poderão ser visualizados, em simultâneo nas outras duas salas de formação.
O sistema de controlo é operado através de um painel tátil para o qual foi desenhada uma interface gráfica de utilização muito amigável e intuitiva. O estudo gráfico que deu origem à interface desenhado foi feito junto dos utilizadores do espaço sendo a sua contribuição essencial para o produto final.
Através do painel tátil de comando o cliente poderá interagir e comandar o sistema de projeção de vídeo, telas elétricas e projetores de vídeo. Também os elevadores de teto que suportam os equipamentos de projeção são comandados através do painel tátil permitindo omitir totalmente os referidos equipamentos se não estão a uso.
O sistema de controlo interage também com o sistema de iluminação, com a criação de cenários pré-programados ou com regulação de fluxo. A possibilidade de interagir com o sistema de iluminação através de simples botoneiras na parede funciona em paralelo com o painel tátil de comando.
Todo o som da sala também é operado através do painel tátil com regulação e cenário pré-programados.
Com a existência da possibilidade de utilizar varias fontes de sinal ligadas ao sistema, por exemplo, vários computadores, surge também a necessidade de um sistema que possibilite a escolha fácil da fonte de sinal a utilizar e em que ecrã. Esta capacidade foi também prevista e desenhada no painel tátil de comando.
O resultado da implementação do novo sistema de controlo foi a obtenção de uma satisfação de utilização direta com o aumento a utilização da sala, principalmente pela sua usabilidade mais facilitada.
O sistema de controlo assenta numa arquitetura expansível logo com capacidade de crescer com a aquisição de novos sistemas a comandar.
Resultado
A estética da sala sofreu poucas alterações registando apenas o acrescento de equipamento mas sempre com cuidados de integração no ambiente existente.
O cuidado estético foi extremo sendo uma das exigências iniciais do cliente, não afetar o traço arquitetónico do interior do edifício. A escolha de equipamentos e sistemas de funcionamento sem fios e ou perfeitamente integrados na arquitetura da sala foram ao encontro dessa mesma exigência. Exemplo disso é a utilização de elevadores de projetores de vídeo que ocultam totalmente a máquina quando esta não é necessária.
No final da implementação obtivemos um espaço audiovisual único, distribuído por três sala, equipado mediante as exigências do cliente, com melhoramentos a nível sonoro e aumento da facilidade de utilização do espaço.
O sistema de som superou todas as espectativas fornecendo ao espaço uma qualidade sonora de nível de sala de espetáculos musicais.
O sistema de controlo trouxe um aumento da utilização da sala como maior prova do seu sucesso e qualidade.
A perfeita integração física dos equipamentos no espaço agradou em termos técnico e estéticos a todos os que projetaram a sala.
Este projeto inclui-se no conjunto de Salões de Palestras e conferências.
Sala de conferências com sistema de som e projeção de vídeo e sistema de controlo

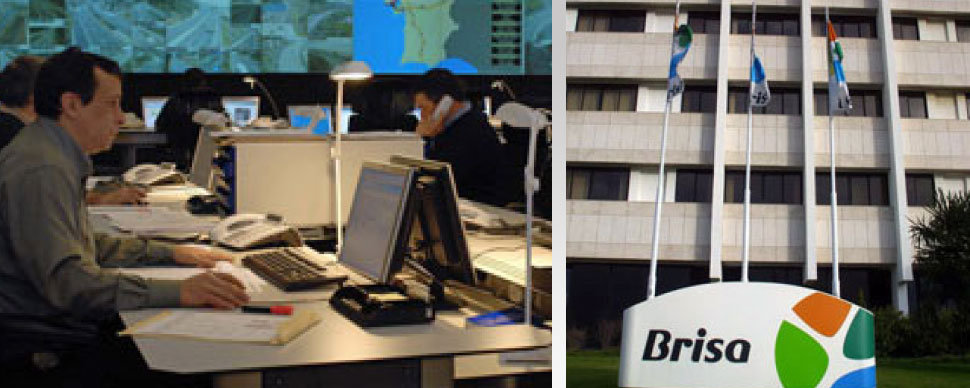

Fundada em 1972. Em cerca de quatro décadas transformou-se numa das maiores operadoras de auto-estradas com portagens no mundo e a maior empresa de infra-estruturas de transporte em Portugal.
Hoje, a Brisa tem uma capitalização bolsista na ordem dos 3 500 milhões de euros e as suas acções são cotadas na Euronext Lisboa, onde integra o seu principal índice, o PSI-20. Faz ainda parte do Euronext 100 – o índice que reúne as maiores empresas de França, Holanda, Bélgica e Portugal – e do FTSE4Good, o índice de referência em responsabilidade social.
A principal área de negócio desenvolvida pela Brisa é a construção e a exploração de auto-estradas com portagem, quer através de investimentos directos em Portugal, quer através das suas participadas nacionais e internacionais.
Os restantes negócios explorados pela empresa complementam a sua área principal e consistem na prestação de serviços associados à segurança ou à comodidade da circulação rodoviária, em auto-estrada e em circuito urbano.
Desafio

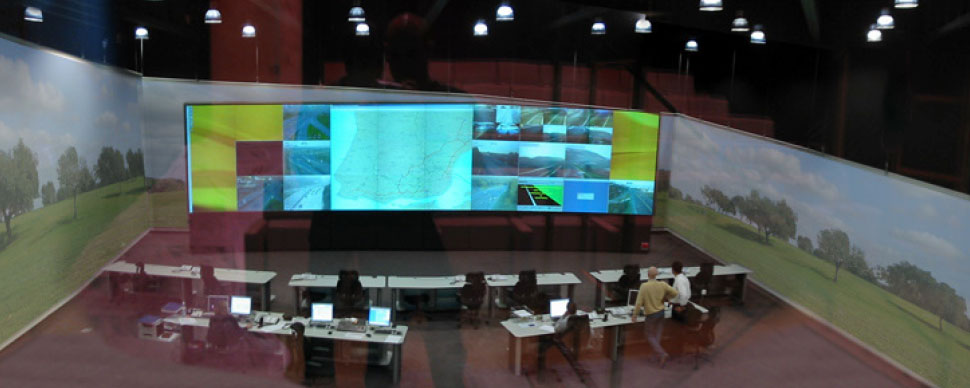

Com o desenvolvimento da tecnologia tornou-se possível a video vigilância em tempo real da rede de autoestradas nacionais e rápidamente a Brisa se apercebeu da tremenda utilidade de um sistema com essas capacidades, foi criado um bunker e lá dentro instalado todo um elaborado sistema de vigilância rodoviária.
Contactados nesse sentido foi solicitado à TAC um projecto de criação de um Ambiente Virtual no referido espaço com capacidade de responder às necessidades.
Memória Descritiva
Concebido pelo arquitecto Carrilho da Graça e artista plástico Gilberto Reis, foram instaladas 54 x 8 metros de tela assimétrica microperfurada, perfazendo 432m2 de superficie de projeção instalada em forma de ferradura à volta dos postos de monitorização e onde é retroprojectada por (12 projectores) 3 clusters de 4 projectores a imagem de 3 câmaras HD TCP/IP localizadas em vários pontos do país e transportada por fibra óptica a fim de criar um ambiente de trabalho mais agradável.
A tela microperfurada permite facilitar o fluxo de ar da climatização da sala, simulando uma brisa passando por ela elevando a sensação de ar-livre mesmo dentro do bunker.
Após o termino do projecto a alteração dramática do Ambiente local era notória, mudando radicalmente a percepção do local, de um bunker subterrâneo, para uma enorme esplanada no campo com uma gentil Brisa primaveril a acariciar todos os presentes e onde dia passa, o sol e a luz vão variando com o passar do tempo e com o passar das estações.
A valorização do Ambiente de trabalho trouxe consigo enormes melhorias na qualidade de vida de todos os que lá trabalham e com isso os inerentes aumentos dos niveis de boa disposição, concentração e produtividade.
Resultado
A Euronext Lisboa é a bolsa portuguesa e remonta, embora com a designação BVL (Bolsa de Valores de Lisboa), a 1 de Janeiro de 1769. Em 1999, a BVL e a BDP (Bolsa do Porto) fundiram-se, dando origem à BVLP (Bolsa de Valores de Lisboa e Porto). Nos últimos anos a bolsa tem conhecido importantes e amplas mutações que vão desde o próprio enquadramento legal, à sua estrutura funcional e aos sistemas de negociação também como a integração na plataforma internacional Euronext.
A Euronext é o primeiro mercado de bolsa pan-europeu e um dos maiores mercados bolsistas mundiais. Criado pela fusão das Bolsas de Paris, Bruxelas, Amesterdão, e, posteriormente o mercado de derivados londrino e, em 2002, a Bolsa de Valores de Lisboa e Porto, a Euronext veio permitir que o mercado de capitais português acompanhasse o desenvolvimento das bolsas internacionais, e permitisse aos investidores e às empresas cotadas uma exposição internacional, conferindo-lhes acesso privilegiado a mercados dotados de elevada profundidade e liquidez.
Desafio

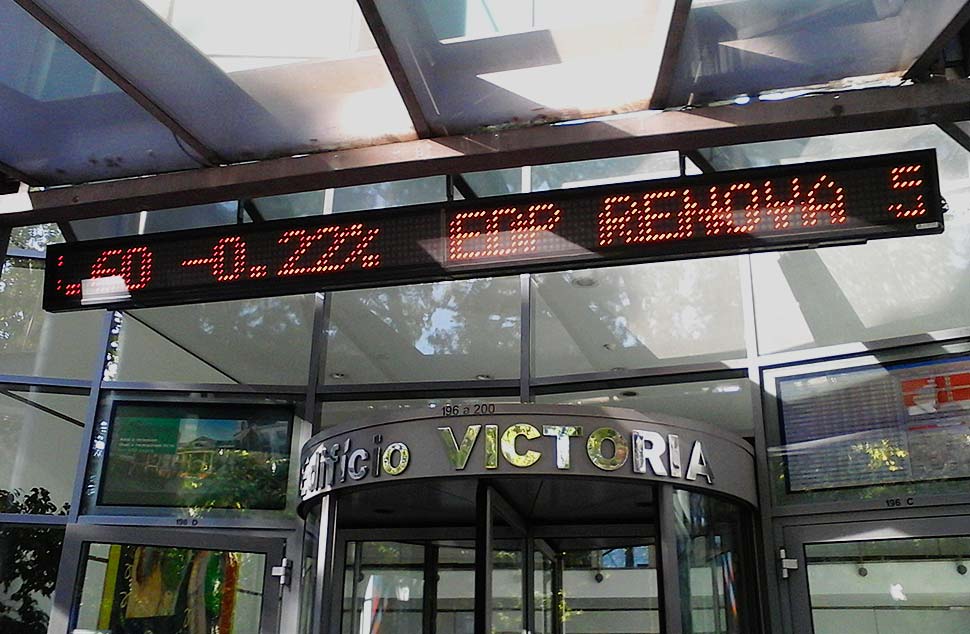

A Euronext solicitou à TACSystems uma solução de Comunicação Digital por forma a transmitir os conteúdos de promoção, notícias e novidades da Euronext, uma janela sobre a realidade e as valências da organização acessível a todos os visitantes.
Foi-nos solicitada uma solução de Comunicação Digital por forma a transmitir cotações da bolsa em tempo real à entrada do edifício.
Memória Descritiva
Vídeo Wall
Com estas permissas a TACSystems propôs um sistema de Corporate TV de modo a controlar toda a emissão em termos de tempos e conteúdos materializados através de um Video Wall de 4 ecrãs de 42’’ na disposição de 2X2 situado no lobby. Tendo sido assim conseguidos os objectivos pretendidos pelo Cliente.
A fim de responder às necessidades do cliente, instalámos um sistema de Ticker de modo coordenar todas as informações pretinentes, actualizadas ao segundo em termos de informação, apresentada através de um Display de LEDs com recurso a cores para proporcionar uma maior legibilidade.
Resultado
A preocupação estética era enorme com realce para os tetos do salão totalmente recuperados de um edifício colonial antigo. Como tal, para qualquer equipamento a instalar teria que ser previamente estudado o seu impacto e necessidades estruturais, de modo a ser o menos intrusivo possível.
A preferência demonstrada era por sistemas sem fios, nunca descurando a qualidade, nomeadamente sonora, o cliente manifestou enorme preocupação com o sistema de som. Este espaço seria maioritariamente utilizado para palestras muito importantes onde a legibilidade da voz seria crucial para o sucesso dos eventos.
Em relação à projeção de imagens de vídeo também os equipamentos teriam que ser perfeitamente integrados na estrutura do edifício e no seu traço arquitectónico, tendo que ser de uma qualidade extrema dada a importância que se revestia o conteúdo das palestras e dos filmes a visionar.
Desafio
Pouco antes da Independência de Angola foi criado um Grupo de Trabalho, no seio da indústria petrolífera, para apoiar esta mesma indústria e para mobilizar os Angolanos que nela trabalhavam. Em 1976 a nacionalização da ANGOL dá origem da Sonangol. Após a independência várias companhias que operavam localmente abandonaram o país, deixando para trás as suas infracturues e funcionários. Por esta razão a Sonangol comprou as instalações da Texaco, Fina e da Shell e fruto de um acordo, ficou com as da Mobil. No processo a Sonangol absorveu ainda os antigos trabalhadores de empresas petrolíferas que procuram emprego. A escassez de recursos humanos qualificados na área de hidrocarbonetos levou a que a Sonangol apostasse na formação de quadros. Estes estudantes regressaram ao país nos finais da década de 70, marcando a entrada da Sonangol numa nova era. A Sonangol ao longo de três décadas cresceu e tornou-se a empresa líder na distribuição de derivados no país e a maior promotora do desenvolvimento social e de recursos humanos nacionais. A razão para o sucesso da Sonangol está no desempenho das suas actividades com eficiência. O prestígio da Sonangol nos mercados interno e internacional é fruto do seu bom relacionamento com as companhias petrolíferas que operam em Angola ou com interesses e investimentos no país.
A Sonangol viu-se confrontada com a necessidade de uma nova sede que respondesse aos desafios dos tempos em termos tecnologicos construindo assim um edifício moderno com todos os recursos necessários a uma operação eficaz não só no panorama nacional mas também no panorama internacional.
Foi solicitado à TACSystems um projecto de alteração da Sala de Conselho de modo a que responda às necessidades de uma Sala moderna, eficiente, dotada de tecnologia de ponta adequada, que integrasse múltiplas estações de trabalho, video conferência, tradução simultânea, sistema de votação eléctrónica e outros automatismos, sempre obedecendo a elevados padrões estéticos.
Depois de analisar cuidadosamente todos os requisitos apresentadas, de modo a que na Sala em questão se possam efectuar: Reuniões, Conferências, Video conferências, Assembleias, Debates, Apresentações, Formações, a TACSystems apresentou um projecto de integração e automatização capaz de satisfazer todas as tarefas operacionais exigidas.
A presente memória descritiva apresenta um Sistema de Controlo de equipamentos audiovisuais para a sala de reuniões do Conselho de Administração da companhia Sonangol. O sistema pretende tornar a utilização dos meios audiovisuais muito mais acessível e prática com o objectivo de retirar o melhor rendimento possível dos equipamentos adquiridos.
A Sala Girassol é sem dúvida a mais bem equipada e com melhor desempenho que qualquer sala do Continente Africano. Todas as soluções que envolvem Imagem, Som, Conferências, Tradução simultânea, Videoconferência e Controlo total automatizado de outros equipamentos são possíveis nesta sala.
Sistema de Controlo
Todas as operações são executadas graças à utilização de um Sistema Central de Controlo que é o “Cérebro” da sala. O acesso ao sistema é efectuado através de um painel táctil de 12” instalado na régie técnica. Este painel de 12” tem um design gráfico feito à medida das necessidades do cliente.
O sistema projectado tem como objectivo reunir numa só interface o comando de todos os equipamentos.
Funcionamento do Sistema de Vídeo

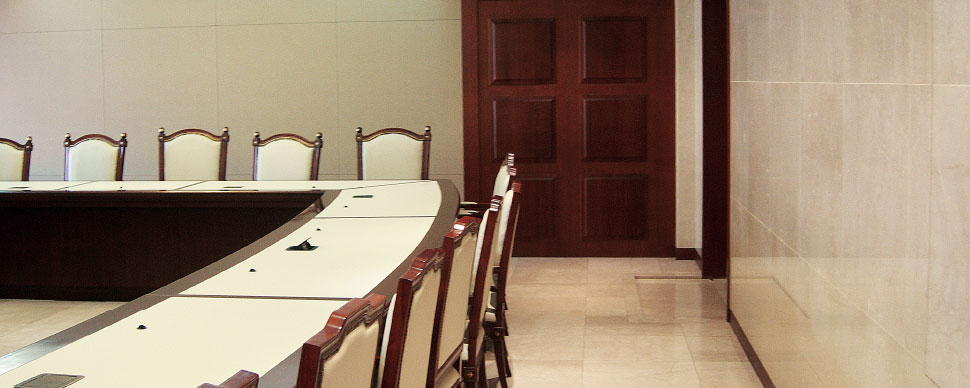

A sala dispõe de uma mesa em madeira feita à medida, com 16 metros de comprimento, que foi preparada para embutir 32 monitores motorizados ligados a mini computadores acoplados por baixo do tampo da mesa. Os monitores podem estar recolhidos no tampo da mesa ou serem activados premindo um botão que os fará levantar para a posição adequada ao visionamento.
Se desejar mostrá-los aos restantes interlocutores da sala, pode pedir ao operador técnico da sala, que estes sejam enviados para visionamento nos seguintes equipamentos:
Funcionamento do Sistema de Áudio
A Sala Girassol dispõe de um sistema de áudio profissional. Todos os sistemas de imagem incorporam áudio. Deste modo podemos reproduzir som de qualquer equipamento instalado na sala:
Utilizando o sistema de Controlo Central podemos regular o volume de som através do painel táctil.
A configuração do Sistema assenta num pré-processamenteo de sinais que também fará de supressor de feedback antes de enviar o som para amplificação e posteriormente para as colunas de som instaladas.
O sistema de imagem e projecção é composto por um projector de vídeo com uma tela eléctrica e dois televisores de LED com 46”. Desta forma é possível a visualização de dois conteúdos distintos que é a solução ideal para muitos casos, por exemplo, se estivermos em vídeo-conferência e quisermos mostrar uma apresentação feita em computador, teremos no TV LED a imagem remota que nos mostra o público do outro lado da ligação e no ecrã teremos a apresentação do computador.
O sistema de dupla projecção é dos mais utilizados em salas com esta tipologia por facilitar a transição de conteúdos ou visualizações em paralelo com grande comodidade.
O projector de vídeo é, como qualquer outro equipamento audiovisual, controlado pelo Controlador Central através do painel táctil. Nesse painel podemos escolher de uma forma muito intuitiva o que queremos que seja projectado.
O televisor de LED tem um comportamento, em termos de gestão, em tudo igual ao projector de vídeo. Também temos a capacidade de escolher o que queremos mostrar.
Com o Controlador Central a gerir as matrizes de vídeo podemos facilmente colocar conteúdos diferentes nos televisores LED e no Projector ou se for necessário a mesma imagem nos dois.
Situação em que poderá estar a ser discutido um orçamento com votação e vídeo-conferência. Na tela de projecção são projectados os números, os gráficos, diagramas, slides, etc. Num dos televisores laterais aparecerá a imagem do software de votação, enquanto no outro estará presente a imagem remota de vídeo-conferência.
A vídeo-conferência permite que as reuniões sejam feitas em simultâneo com qualquer parte do mundo ou entre salas no edifício. O sistema proposto é um topo de gama que já contempla Alta Definição e permite o envio de conteúdos gráficos. A imagem transmitida pelo estúdio de vídeo-conferência é captada por uma câmara móvel de vídeo instalada no tecto. Esta câmara tem a particularidade de estar interligada com o sistema de conferências e quando é premido o botão de um microfone para intervir na reunião, a câmara vai automaticamente focar o interveniente.
Garantimos assim a velocidade de transição de imagem entre os vários intervenientes na reunião sem ser necessário um experiente operador de câmara.
Este sistema tem a vantagem de dispensar cablagem o que evita a passagem de cabos por cima da mesa. Está dividido em unidades de Delegado e Presidente instaladas no local dos interlocutores. Estas unidades têm baixa susceptibilidade a interferências provocadas por telemóveis, redes Wi-Fi e Bluetooth.
O sistema de conferências está interligado a uma câmara móvel de alta definição que está instalada no tecto. Sempre que um orador pressiona o botão da unidade para falar, a câmara move-se em direcção a esta para captar a imagem do orador. Esta imagem pode ser enviada para o projector de vídeo, para os monitores da mesa, para os televisores de LED e para a videoconferência.
O sistema tradução simultânea é composto por seis consolas de intérprete instaladas em três cabines de tradução. O sistema está a funcionar em três línguas: Inglês, Francês e Mandarim. Em qualquer altura é possível alterar para outra língua á escolha. Cada orador pode escolher na unidade o canal da língua que deseja ouvir a tradução.
O sistema de votação permite que cada orador possa votar na unidade de chamada. Tem quatro opções de escolha: A Favor, Contra, Abstenção, Não Vota Nesta Sessão.
Os resultados finais da votação podem ser automaticamente impressos ou exportados para um ficheiro. O software exibe em tempo real informações sobre as votações no Microsoft PowerPoint®. Esta apresentação pode ser visionada no projector de vídeo, nos monitores da mesa, nos televisores de LED e videoconferência.
Componentes
A Régie é o local de trabalho do operador técnico da Sala Girassol. Toda a gestão da sala é efectuada neste espaço utilizando o Painel Táctil e o Computador de Votação.

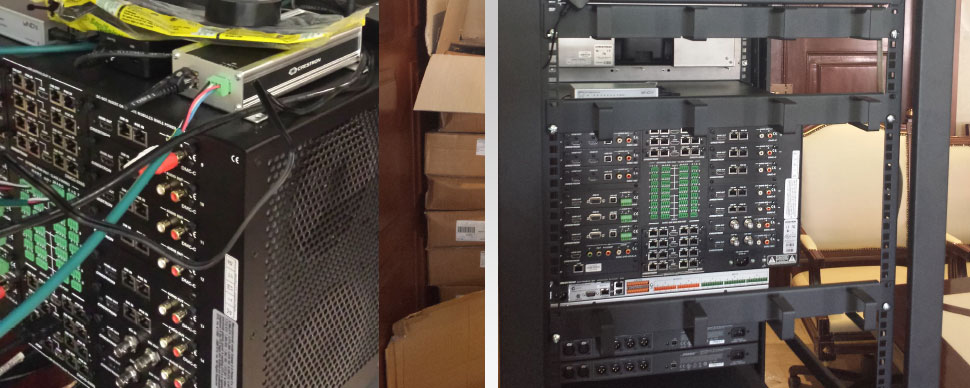

Equipamentos instalados no bastidor técnico:

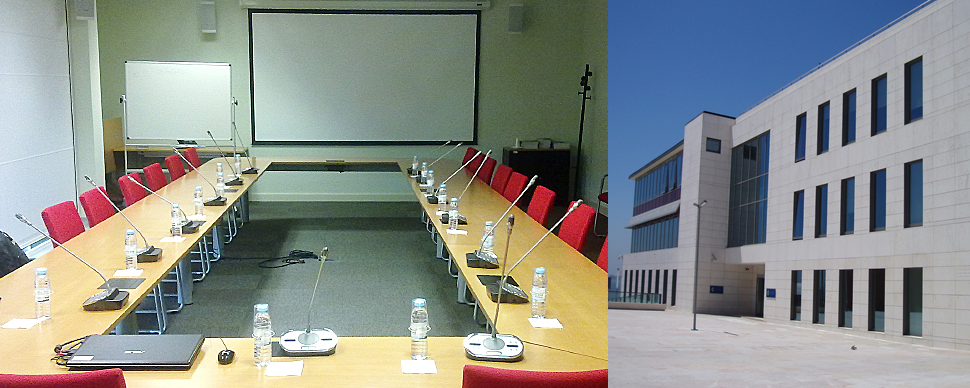

O Observatório Europeu da Droga e da Toxicodependência (EMCDDA) foi criado em 1993. Inaugurado em Lisboa em 1995, é uma das agências descentralizadas da União Europeia. O EMCDDA existe para fornecer à UE e aos seus Estados-membros uma imagem objectiva dos problemas europeus relacionados com droga e uma base científica sólida para sustentar o debate sobre esta matéria. Actualmente, oferece aos decisores políticos os dados de que estes necessitam para formularem leis e estratégias esclarecidas. Ajuda igualmente os profissionais e técnicos que trabalham nesta área a identificarem com precisão as boas práticas e os novos domínios de investigação.
O EMCDDA foi criado para fornecer 'informações factuais, objectivas, fiáveis e comparáveis (...) sobre a droga e a toxicodependência e respectivas consequências".
Informação sobre a estrutura organizativa do EMCDDA e os seus órgãos estatutários.
O EMCDDA depende de cerca de 30 observatórios nacionais (rede Reitox) para recolher e analisar os dados de cada país. Também colabora intimamente com as instituições da UE e com as organizações europeias e internacionais que operam no domínio da droga.
No presente projeto a preocupação com o espaço foi realçada pelo cliente através do relato de casos graves de intromissão nas reuniões através de ruido externo. Havia como tal a urgência em tornar o espaço confortável, totalmente equipado e isolado do ambiente externo.
A utilização dos meios audiovisuais pretendia-se muito amigável e intuitiva de forma a proporcionar a facilidade de utilização através de um conhecimento mínimo dos sistemas a instalar.
A formação e treino de utilização e administração dos sistemas a implementar teria que obrigatoriamente estar incluída no projeto.
Foi projetado e instalado um sistema de isolamento acústico que permitiu isolar a sala de ruídos externos e ao mesmo tempo contribuiu para a privacidade e confidencialidade dos temas a abordar.
Em todas as paredes da sala foi aplicado um conjunto de matérias capazes de reduzir a propagação do som nos dois sentidos. As portas foram substituídas assim como as respetivas ombreiras por outras contruídas e desenhadas para isolamento sonoro. No teto foi colocado material isolante para cortar as vibrações provenientes de um ginásio que funciona por cima da sala em questão. O produto final resultou numa sala com paredes falsas que escondem todo o material isolante, portas mais estanques ao som e teto falso também isolante. Esteticamente a sala ficou muito semelhante ao que era, pintada à mesma cor, mantendo os rodapés originais e tomadas elétricas.
O cliente obteve desta forma uma sala renovada mantendo o teço original mas totalmente equipada com a última tecnologia no que diz respeito ao isolamento acústico.
A sala de conferências ficou equipada com um sistema de projeção de alta qualidade e totalmente controlado e gerido pelo sistema de controlo. Na parede frontal da sala, oposta à cabeceira da mesa de reuniões, ficou instalada uma tela de projeção de alto ganho, elétrica que recolhe ou revela-se através de um comando dado pelo sistema remoto de controlo. Também existem cenários de utilização pré-programados no sistema de controlo, que preveem automaticamente a posição desejada para a tela de projeção e como tal lhe dão a ordem em conformidade.
A projeção de vídeo fica a cargo de um vídeo projetor de alta luminosidade instalado no teto em suporte desenhado para o efeito. Este equipamento permite ligações de vídeo através dos seus interfaces de HD15 VGA, BNC RBG, DVD-D e vídeo composto.
O vídeo projetor é totalmente controlado pelo sistema de controlo central, estando o seu estado e seleção de fonte totalmente previsto em cenários de utilização pré-programados ou através de botões de seleção desenhados para o efeito.
A sala ficou equipada com três possibilidades de ligação de computadores para projeção de vídeo, dois em caixas de pavimento e uma no bastidor técnico de régie. Todos os pontos de ligação de computador têm ligação também para som.
O sistema de som instalado é composto por 6 altifalantes salientes e fixos na parede. São equipamentos de alta qualidade, com 100W de potência colocados estrategicamente nos locais ideias para proporcionar o bom funcionamento dos sistemas de voz e apresentações para o espaço em questão.
A distribuição de colunas é feita da seguinte forma, duas a ladear o ecrã de forma a proporcionar potência e qualidade às apresentações gráficas e as restantes colunas de som nas paredes laterais, de forma a colocar a voz dos oradores disponível a todos de uma forma uniforme e com qualidade superior.
O estudo sonoro inclui a conjugação do sistema de colunas com o sistema de microfones de conferências a fim de evitar os ‘feedbacks’
O projeto audiovisual implementado incluiu um sofisticado sistema de conferências com microfones sem fios. Trata-se de um sistema topo de gama com total imunidade às interferências de rádio oferecendo aos participantes alta qualidade na reprodução de voz sem o incómodo de ter fios sobre o seu espaço de trabalho.
O sistema implementado consiste em 15 microfones, 14 de delegado e 1 de presidente, uma antena de receção, carregadores de baterias e o controlador central do sistema. As consolas de microfone contém microfones de haste longa podendo ser partilhados por dois oradores.
O sistema de conferências foi programado para permitir apenas 2 oradores em simultâneo mostrando os restantes que desejam intervir em espera. O microfone de presidente tem a capacidade de retirar a vos a um delegado chamando assim toda a prioridade.
O sistema de iluminação da sala foi totalmente remodelado usufruindo agora de funcionalidades de controlo de intensidade luminosa e interação por painel táctil de comando da sala.
Junto da porta principal de acesso à sala foi colocada uma botoneira de comando do sistema de iluminação que permite a escolha de cenários pré-definidos.
O controlo de iluminação pode agora ser feito em paralelo, exatamente com as mesmas funcionalidades, através do painel tátil de comando de sala. Foi desenhado uma página específica de controlo de iluminação e adicionado um interface entre os dois sistemas que permite que as escolhas de cenários possam ser feitas em paralelo nas duas interfaces de comando.
Foram criados cenários de iluminação que preveem a utilização da sala para conferências de voz, apresentações de computador e visualização de filmes.
O sistema de controlo tem a capacidade de gerir todos os equipamentos audiovisuais através de um ecrã tátil, ligado em sistema por rede. A interface gráfica foi desenhada com o objetivo de ir de encontro com as necessidades e hábitos de utilização exposto pelo cliente. O desenho e todos os controladores gráficos do painel táctil forma pensados mediante sugestão da TAC em conjugação com as necessidades do cliente.
O sistema de controlo pode ser operado, através do seu painel táctil, de vários pontos da sala, ou mesmo, de qualquer ponto de rede. A operação da sala está dividida em duas funcionalidades base, uma através de pré-cenários de utilização, onde através de um toque apenas num botão o operador consegue que várias ações sejam desencadeadas. Por exemplo a escola de um cenário de utilização pode colocar o ecrã na posição desejada, escolher o ambiente de luz através do controlo de iluminação e estores, ligar o projetor de vídeo e selecionar a fonte desejada. A outra forma de operar com a sala consiste em navegar pelas páginas de controlo do painel tátil e ir objetivamente à do equipamento ou sistema que se deseja controlar. Por exemplo que queremos acionar um qualquer cenário de iluminação vamos à respetiva página e carregamos no botão correspondente a esse cenário.
Este sistema de controlo permite uma evolução tecnológica usufruindo do facto do software ser feito à medida, propositadamente para a sala em questão. Qualquer equipamento ou sistema poderá ser adicionado sendo apenas necessário mais um módulo de programação.
Também a interface gráfica do painel táctil de comando poderá ser totalmente alterada com novas ‘skins’ ou mesmo novas funcionalidades.
O sistema de comando funcionado em rede permite que a sala tenho operação e assistência remota.
Sistema de controlado por software totalmente desenhado para a sala em questão e desenvolvido por inteiro pela TAC.
Interfaces gráficas de painel tátil totalmente desenhadas para a sala em questão, à partir de ‘templates’ e desenvolvidas por inteira pela TAC
Sistema de controlo com controlador central, painel tátil com fio, interface gráfica desenhado sobre templates e interface com sistema de iluminação.
A estética da sala sofreu poucas alterações registando apenas o acrescento de equipamento mas sempre com cuidados de integração no ambiente existente.
A implementação da estrutura de isolamento sonoro obrigou à pintura total da sala assim como à substituição dos rodapés. O resultado final foi uma sala totalmente igual ao que antes existia não havendo impacto do sistema nas escolhas iniciais do cliente.
No final da implementação obtivemos uma sala de conferências equipada mediante as exigências do cliente, com melhoramentos a nível de isolamento sonoro e aumento da facilidade de utilização do espaço. O sistema audiovisual tem agora um interface de utilização muito intuitiva e amigável permitindo ao comum utilizador a operação dos sistemas implementados.
Este projecto inclui-se no conjunto de salas de conferências de instituições públicas
Sala de conferências com sistemas de controlo centralizado.
Instalações de Bastidor técnico em espaço de régie e restantes equipamentos pela sala
Capgemini, um dos líderes globais em serviços de Consultoria, Tecnologia e Outsourcing, está sediada em Paris, França e opera em mais de 35 países. É acima de tudo, uma empresa de pessoas – 100 mil colaboradores na Europa, América do Norte e Ásia, e está dividida em três grandes disciplinas, cada uma governada pelas suas regras económicas específicas e gerida com o seu próprio lucro.
A Capgemini entende que o valor do negócio não pode ser alcançado somente através das tecnologias. Começa pelas pessoas: os especialistas trabalham em conjunto, para chegarem ao entendimento do âmago dos objectivos individuais de negócio e desenvolverem as soluções mais adaptadas para estes desafios. Acredita que esta abordagem às tecnologias, centrada nas pessoas, é o que faz a diferença para o seu negócio.
Gosto por desafios, pelo risco e pela competição. Questionar constantemente a direcção tomada e as circunstâncias em que se encontram. A audácia deverá andar lado a lado com alguma sabedoria, sem a qual o empreendedor audacioso seria apenas um irresponsável.
Independência de pensamento, de julgamento, de acção. O espírito de iniciativa e criatividade, bem como a tolerância e o respeito pelos outros, pela sua cultura e hábitos. Esta independência de julgamento e o aconselhamento sem dúvidas dá aos seus clientes uma garantia inequívoca do seu serviço.
Devido à natureza desta empresa e devido à posição que ocupa no panorama actual, a CapGemini não pode descurar nenhuma faceta dos seus equipamentos e recursos.
Consciente dessa realidade e durante a construção do seu novo espaço sede nos andares superiores da Torre Oriente do Edifício Colombo, contactou-nos a fim de desenvolvermos o projecto e integração no seu espaço sede de um canal de televisão corporativa e um estúdio de video conferência com os recursos para controlar não só a video conferência mas também toda a sala.
2 de 32
No OpenSpace cuja finalidade é passar não só informação corporativa como conteúdos noticiosos
2 de 32''
Nas salas de espera anteriores às salas de reunião para passar informação corporativa e comercial da CapGemini
1 de 32''
No Lobby para passar informação corporativa e comercial da CapGemini
1 de 32''
Na recepção para passar informação corporativa e comercial da CapGemini
1 de 60''
Junto à administração a passar informação relativa às performances da empresa em tempo real
Servidor que controla não só a distribuição de conteúdos por player como os agendamentos e todas as outras funcionalidade avançadas relativas á distribuição de conteúdos de multimédia de uma forma organizada, agendada e inteligente
Software de Criação de conteúdo e tamplates, assim como de conteúdos inteligentes.
Reprodutores do canal em HD

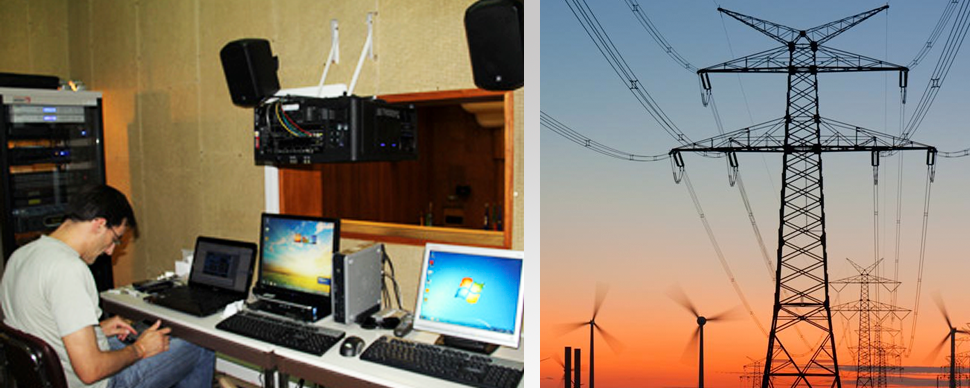

A REN actua em duas áreas de negócio principais: o transporte de electricidade em muito alta tensão e a gestão técnica global do Sistema Eléctrico Nacional e o transporte de gás natural em alta pressão e a gestão técnica global do Sistema Nacional de Gás Natural, a recepção, armazenamento e regaseificação de GNL e o armazenamento subterrâneo de gás natural, sendo titular das respectivas concessões de serviço público.
Reflexo da aposta nacional no domínio das energias renováveis, o Estado Português atribuiu a concessão para a exploração de uma zona piloto destinada à produção de energia eléctrica a partir das ondas do mar, em regime de serviço público por um prazo de 45 anos, à Enondas, Energia das Ondas, S.A., cujo capital social é integralmente detido pela REN.
A REN está ainda presente no negócio das telecomunicações, explorando a capacidade excedentária de telecomunicações das respectivas redes de electricidade e de gás natural, e na da comercialização de energia, através da participação de 90% no Operador do Mercado Ibérico de Energia (Pólo Português), S.A. (“OMIP”), o pólo português do mercado ibérico para a transacção de derivados de electricidade.
A REN acredita que as actividades do sector da electricidade e do gás natural têm um considerável potencial de crescimento face ao ambiente estável, de um ponto de vista regulatório, em que a REN opera, à existência de concessões com uma vigência alargada, ao crescimento histórico e projectado do consumo de electricidade e de gás natural em Portugal e à infra-estrutura energética integrada de que a REN é operadora.

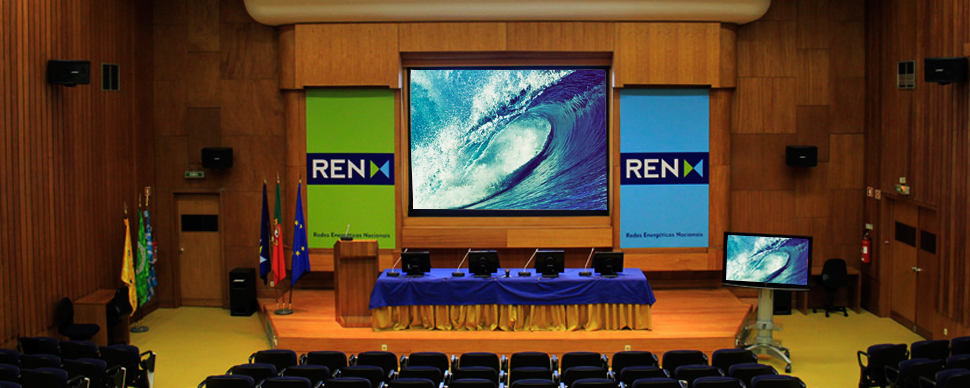

centralizado tem como objectivo comandar todas a acções nos equipamentos audiovisuais e automatizar comportamentos desejados.
Para controlar todos os equipamentos o sistema utiliza interfaces diferentes consoante o que é implementado pelos próprios. Para controlar as luzes, cortinas das janelas e da tela e a campainha de chamada é utilizada uma interface de relés. O comando do projector de vídeo, da videoconferência da matriz de comutação e da mesa de mistura digital é feito por rs232 e os restantes equipamentos são controlados através de uma interface de infravermelhos, como é o caso do leitor de DVD.
gerido por uma mesa de mistura digital, também será controlada centralmente pelo controlador principal mas tem a função de afinar e automatizar tudo o que são sinais de áudio no auditório. Fazem parte do sistema de som o processador de áudio e os amplificadores.
integrado no sistema de som.
Para que seja possível existirem intervenções da plateia ou apresentações mais dinâmicas, serão instalados
Os sinais de vídeo serão geridos por
onde todos os equipamentos de imagem estarão conectados.
Na régie ficarão instalados os controladores centrais, de comando, de áudio e de vídeo,
para monitorar a sala, um monitor de pré-visão,
e um computador para apresentações.
também instalado na régie numa plataforma desenhada para o efeito com uma lente de projecção indicada para a distância em questão.
No auditório existirão tomadas para áudio de jornalistas e de vídeo para captura de imagem. O sistema de conferências alimenta os quatro microfones de mesa e o de púlpito.
Serão instaladas quatro colunas laterais e duas unidades de graves.
levará o sinal para os monitores de mesa e de púlpito.
Os equipamentos existentes no auditório serão integrados com o novo sistema de controlo, nomeadamente todo o comando de luzes, cortinas das janelas e da tela e a campainha de chamada. O sistema de controlo projecto utiliza interface de reles para controlar equipamentos eléctricos por impulso. Também o sistema de videoconferência será integrado neste caso com controlo por rs232 visto ser um equipamento profissional com essa capacidade. Os monitores existentes poderão receber as imagens provenientes da matriz de comutação sendo esta totalmente compatível com tais equipamentos.
O controlador central é a unidade onde é instalado o software de comando e tem a responsabilidade de controlar todas as acções sobre os restantes equipamentos audiovisuais. Está dimensionado para controlar 16 relays e através de um módulo de regulação de fluxo pode também agir sobre a intensidade luminosa do auditório. Através do módulo de RF receberá instruções do painel táctil e tem o número de interface de input/output dimensionada para a soluções em questão. O software a instalar no controlador central irá comandar todos os equipamentos audiovisuais através da interface indicada para cada aparelho, seja rs232, infravermelhos ou relays, tornando assim o controlador compatível com qualquer equipamento dependendo apenas de software desenhado à medida. Esse software tem a capacidade de produzir cenários pré-programados de forma a facilitar a utilização do espaço. O controlador tem também uma porta ethernet que permite acções de manutenção, diagnóstico e correcção à distância.
Todo o sistema audiovisual é comandado através de uma interface gráfica presente numa consola ‘Touch-screen’. Esta consola permite comandar todos os equipamentos audiovisuais e assim fazer actuar todos automatismos criados para satisfazer os cenários habituais de utilização do auditório.
O painel táctil de comando é ‘wireless’ podendo ser utilizado na régie ou no palco.
O display é TFT de 6 polegadas com membrana touch-screen resistente, indicador de bateria, bateria recarregável e capacidade de funcionar durante 10 horas com carga completa.
Para possibilitar o controlo da apresentação de computador é disponibilizada na mesa uma ligação USB com o computador de régie de forma a poder controla-lo. Essa ligação à distância pretendida é conseguida através de extensores de sinal por UTP. O equipamento proposto tem 4 ligações USB e será fixo na mesa de presidência.
Para que seja possível controlar o tempo do orador será instalada uma aplicação informática no computador de régie. Esta aplicação funciona em simultâneo com a apresentação desde que feita a partir do computador de régie, caso contrario terá que ser instalado um cliente remoto no computador da apresentação.
No púlpito também será instalado um rato e um teclado sem fios para facilitar a interoperabilidade do orador com o computador das apresentações.
A matriz de comutação permite que os sinais apresentados por um computador ou por videoconferência sejam visíveis nos monitores de mesa e de púlpito em simultâneo com o projector de vídeo e monitor de régie. Também é possível a existência de sinais diferentes no projector de vídeo e nos monitores de mesa de presidência.
A matriz de comutação tem 8 entradas e 8 saídas e suporta sinais de RGBHV, RGBS, RGBsB, HDTV, Vídeo composto, Componentes e S-Video, cada entrada ou saída de sinal também é acompanhada com o respectivo sinal de áudio e ficará instalada no bastidor técnico na régie.
Este equipamento vem equipado com porta ethernet para controlo e diagnóstico à distancia para além da interface rs232 que irá ser utilizada pelo sistema central de controlo para interagir com o mesmo.
Serão disponibilizadas duas saídas de vídeo para possível ligação de LCD’s de apoio a instalar no auditório. Os LCD’s podem desta forma apresentar conteúdos vindos da matriz de comutação.
Para que o sinal a ser visualizado no ecrã principal possa ser distribuído pelos monitores da mesa de presidência e pelo púlpito será utilizado um distribuidor de vídeo para sinais VGA com 8 saídas VGA e compatível com resoluções VGA e QXGA.
No púlpito existirá um ligação para computador para permitir que um laptop possa ser ligado ao sistema tanto em áudio como em vídeo e que seja possível a partir do mesmo reproduzir uma apresentação, também é possível enviar para o monitor de púlpito a informação de tempo disponível para o orador através de uma aplicação informática.
O projector de vídeo será instalado na régie, junto à janela, numa plataforma desenhada para o efeito e com uma lente de projecção específica para a distância da régie á tela, neste caso entre 15 a 25 metros. O equipamento de projecção proposto tem capacidade de reproduzir resoluções de 1400 x 1050 com luminosidade de 10500 Ansi Lumens, funciona com tecnologia 3 chip DLP e lente motorizada com capacidade de ajuste automático (ILS)
As parametrizações e informações do projector estão acessíveis através de um teclado e LCD incorporado. O projector de vídeo tem também a funcionalidade de comando através de controlo remoto cablado ou por IR que neste caso será redundante ou de Backup pois todo o controlo será efectuado pelo sistema central através da interface rs232 incluída neste equipamento. O equipamento proposto vem ainda com porta ethernet que possibilita um diagnóstico e algumas operações à distancia, imperceptível para os espectadores, ideal para controlo de tempo de vida de consumíveis.
O projector permite ainda a substituição das lâmpadas em pleno funcionamento permitindo que a apresentação não seja interrompida.
Na régie existirá um gravador de DVD com disco rígido de 250 GB para possibilitar a gravação de qualquer evento, este gravador funcionará também como sintonizador de TV e é totalmente controlado pelo comando central através do painel táctil. Tem capacidade de gravação Dual-Layer, 710 horas de gravação em disco rígido e reproduz formatos DIVX e mp3. O sintonizador suporta os formatos PAL-B/G, D/K, I, Secam-L, Secam-D/K e TDT MPEG-4/H264.
Para captura de sinal com uma câmara de vídeo existirá junto à parede da régie uma caixa de ligações que também contém duas ligações de vídeo.
Todo o sistema de som funciona centralizado numa mesa de mistura digital que fará a gestão de todos os sinais de áudio de forma automatizada e transparente para o comum utilizador. Este equipamento permite 12 entradas de áudio e 12 saídas que poderão ser de ‘Mic’ ou ‘Line’. Este equipamento oferece também a possibilidade de configurar cenários de pré-definidos tirando o peso de afinação do operador. Esta mesa tem 32 presets de memorização e porta rs232.
Para uma perfeita equalização existe também um equipamento equalizador de sinal analógico de 31 bandas com filtro passa-alto de 80 Hz a 16 KHz e sistema anti-feedBack.
O sistema de conferências faz parte do sistema de áudio e é composto por uma consola central e cinco microfones, quatro a instalar na mesa e um no púlpito.
Os microfones do sistema de co0nferências funcionam entre 30 Hz e 20 KHz e têm isolamento para ruído provocado por telemóveis e microondas.
A s consolas de mesa e de púlpito estão equipadas com altifalantes possibilitando de uma forma totalmente integrada uma monição de áudio local dispensando a instalação de mais colunas de som.
Na Régie existirão duas colunas amplificadas e monição para que seja possível ter o som da sala presente para que o operador tenha uma melhor percepsão do produto final do auditório. Estes altifalantes poderão ficar fixos na parede frontal de régie ou em cima de uma bancada de trabalho consoante o desejo do operador.
O sistema de som engloba também dois microfones de mão e de lapela, ambos sem fios para possibilitar apresentações mais dinâmicas com orador móvel também as intervenções da plateia nos eventos. Esses microfones serão ouvidos igualmente nas consolas do sistema de conferências e também podem ser enviados para a videoconferência. Os microfones sem fios, tanto os de mão como os de lapela permitem mais de 10 horas de utilização com carga completa, funcionam com frequência de resposta mínima entre 60Hz e 18KHz têm indicador de estado da bateria podem se alimentados com pilhas recarregáveis e sensibilidade de -50db – 1KHz (0 db = 1 vPa). Impedância mínima de 400 Ohm.
Cada microfone sem fios tem a sua própria base receptora a instalar no bastidor técnico. As bases funcionam numa gama de frequências entre 630 a 960 MHz com uma relação de sinal ruído> 100db. O nível de saída de áudio é de -12db com impedância de 600 Ohms. As bases de microfone têm informação de estado e nível num LCD.
Para que os jornalistas tenham acesso fácil ao sinal de áudio resultante do evento, serão disponibilizadas 10 linhas directas de um distribuidor de sinal e instaladas na caixa de ligações junto à parede da régie.
A amplificação sonora estará a cargo de quatro colunas laterais e duas unidades de graves, as colunas laterais permitem que se possa fazer divisão entre o que é som de microfone e som de filme ou apresentação.
Cada coluna lateral funciona numa gama de frequências entre 55 Hz e 16 KHz +-3db com dispersão horizontal de 120º e vertical de 100º com potência contínua de 240W. As unidades de graves funcionam entre 55 Hz e 150 Hz e uma potência contínua de 450w.
Todo o sistema de amplificação sonora está dimensionado para o número de colunas proposto e respectivas potências. Um processador de áudio digital encarrega-se de parametrização ideal e ajustada ao modelo e espaço em questão.

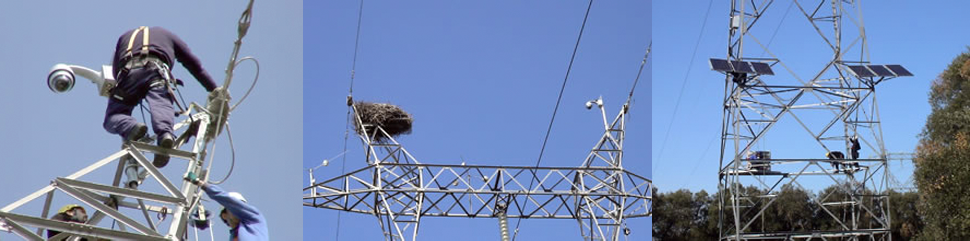

A REN tem uma política de protecção da avifauna e decidiu lançar uma campanha de sensibilização sobre a cegonha-branca.
Assim... Contactados nesse sentido foi solicitado à TAC um projecto para vigiar a Cegonha branca em tempo real.
Foi desenvolvido e implementado um sistema de videovigilância em IP com comunicação de dados em fibra óptica, utilizando câmaras profissionais Autodome (câmaras móveis). Estas foram instaladas em postes de linha de muita alta tensão que fazem a captação de vídeo transmitido on-line na Web.
resulta de uma parceria entre o jornal Público, a Fundação para a Computação Científica Nacional (FCCN) e a Redes Energéticas Nacionais (REN). É um projecto de divulgação e sensibilização ambiental que pretende dar a conhecer as acções que a REN desenvolve para a conservação da cegonha-branca e que vai permitir o acompanhamento de um ninho da espécie, através da montagem de uma câmara de filmar num apoio de uma linha de muito alta tensão. Imagens que vão poder ser vistas e comentadas em directo num blogue alojado no Público online.
Esta iniciativa faz convergir os objectivos de três projectos já em curso: Programa Público na Escola, Zappiens e Programa Condoninho.
- No âmbito do Programa Público na Escola, o Público está já a promover três projectos que têm como principal objectivo estimular a conservação da Natureza e a protecção do Ambiente, junto dos alunos das escolas básicas e secundárias: Grifos na WEB, Lagartis e Morcegos na WEB. O projecto Webcegonhas – Condoninho da Renata é o quarto a juntar-se a estas iniciativas pedagógicas.
- A FCCN tem em curso o Programa Zappiens – um site de agregação e visualização de vídeos e conteúdos multimédia educativos e/ou científicos de qualidade, produzidos em ambiente escolar, preferencialmente em Portugal e em língua portuguesa, que utiliza o multimédia para o conhecimento. No projecto Webcegonhas – Condoninho da Renata, a FCCN fica responsável pelo alojamento e reencaminhamento das imagens para o jornal Público online, bem como pela divulgação da iniciativa através do Zappiens.
- O Programa Condoninho, que a REN pôs em marcha em 1993, surgiu para realojar um número crescente de famílias de cegonhas-brancas que elegiam os postes de electricidade para construir os seus ninhos. Desde então, a REN já realojou mais de 1700 ninhos, com a instalação de plataformas em locais seguros para a nidificação e pela colocação de campânulas próprias para afastar as cegonhas das zonas perigosas.
O Hospital da Luz, a mais recente unidade hospitalar da Espírito Santo Saúde, assume o compromisso de diagnosticar e tratar de forma rápida e eficaz quem o procura através da prática de uma medicina de excelência e inovação. O corpo clínico do hospital, formado por uma equipa de mais de 400 médicos residentes e colaboradores, foi criteriosamente seleccionado de acordo com os mais elevados padrões de qualidade técnica, experiência e consciência social. O Hospital da Luz conta ainda com o apoio de médicos convidados e consultores, nacionais e estrangeiros.
A inovação tecnológica do Hospital da Luz está presente nos equipamentos médicos de última geração e na utilização de sistemas de informação de vanguarda que garantem a segurança e eficácia dos cuidados de saúde prestados.
A arquitectura do hospital foi concebida em conformidade com os mais elevados padrões de segurança privilegiando a funcionalidade, bem como o conforto e a privacidade dos doentes e das suas famílias.
O Hospital da Luz disponibiliza todas as valências médicas e cirúrgicas, com ênfase em áreas diferenciadas organizadas em centros de excelência, como a oncologia, as doenças cardiovasculares, aparelho digestivo, neurociências, cirurgia minimamente invasiva, medicina e traumatologia desportiva e obesidade. O hospital aposta ainda fortemente na medicina da Mulher e da Criança.
O objectivo do Hospital da Luz é cumprir o seu nome, fazer luz na vida de quem o procura.
Como qualquer estabelecimento de saúde, o Hospital da Luz apercebeu-se da necessidade de adicionar um sistema de gestão de filas de espera integrado num canal corporativo moderno aos seus recursos a fim de poder responder ás exigências trazidas pela sua filosofia de excelência de serviços.
Com o objectivo de responder às necessidades apresentadas e depois de analisadas as necessidades apresentadas, uma vez que no espaço se pretende não só o conforto, entretenimento e informação dos utentes mas também a melhoria de toda a logisitca necessária para receber e gerir tão elevado número de utentes eficazmente. Após todas essas funcionalidades terem sido tomadas em consideração, a TAC apresentou um projecto de integração e automatização com os requisitos necessários para a satisfação de todas as tarefas operacionais do referido espaço.

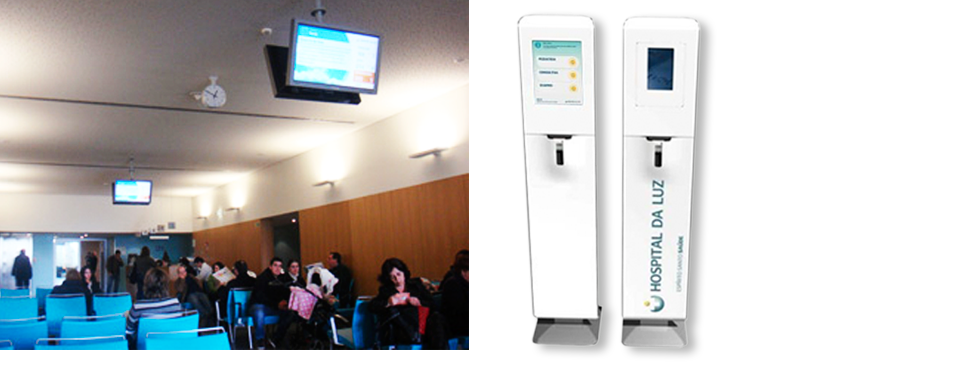

Projecto de fornecimento e instalação do canal corporativo Espírito Santo Saúde e gestão de filas de espera.
em diferentes áreas do Hospital da Luz, salas de espera, corredores, refeitório.
O projecto do canal corporativo ES Saúde tem por objectivo a criação de um canal que enquanto suporte de comunicação, permita que sejam apresentados diferentes conteúdos de uma forma clara e apelativa, conjugando as vertentes informativa e lúdica para entretenimento dos utentes.
Dotando o Hospital de um canal com identidade própria adaptado de forma harmoniosa às diferentes áreas funcionais: Recepção, salas de espera adultos e pediatria, corredores e refeitório utilizando um suporte sofisticado em sintonia com estilo do hospital e as novas tendências mundiais.

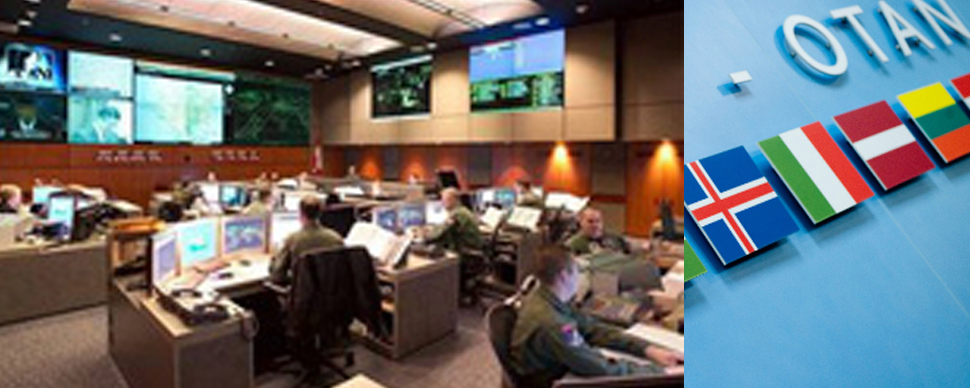

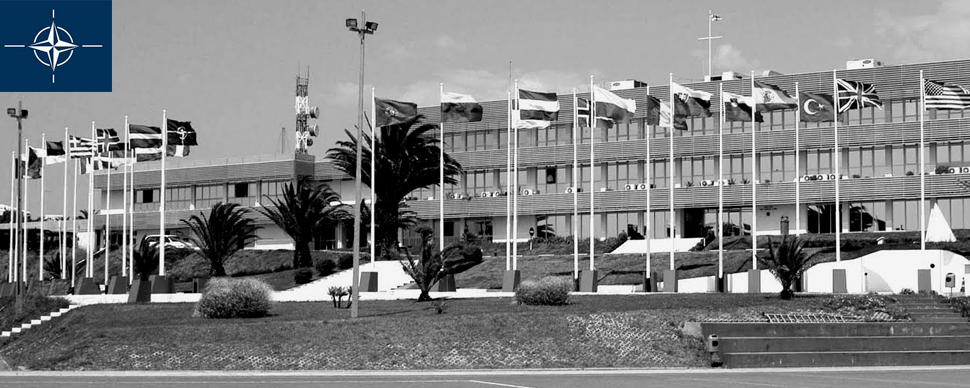

A organização foi criada em 1949, no contexto da Guerra Fria, com o objetivo de constituir uma frente oposta ao bloco socialista, que, aliás, poucos anos depois lhe haveria de contrapor o Pacto de Varsóvia, aliança militar do leste europeu.
Desta forma, a OTAN tinha, na sua origem, um significado e um objectivo paralelos, no domínio político-militar, aos do Plano Marshall no domínio político-económico. Os estados signatários do tratado de 1949 estabeleceram um compromisso de cooperação estratégica em tempo de paz e contraíram uma obrigação de auxílio mútuo em caso de ataque a qualquer dos países-membros.
Com o desmoronamento do Bloco de Leste no final dos anos 1980, surgiu a necessidade de redefinição do papel da OTAN no contexto da nova ordem internacional, pois o motivo que deu origem ao aparecimento da organização e o objetivo que a norteou durante quatro décadas desapareceram subitamente.
Na actualidade a Aliança Atlântica exerce grande influência nas decisões políticas europeias ao mesmo tempo que implementa a ordem pelo mundo fora.
Foi solicitado à TAC o fornecimento e instalação de equipamentos audiovisuais.
O projecto baseou-se na instalação de videoprojectores de alta resolução SXGA nas instalações da Nato tanto de Oeiras como nas instalações de Monsanto, para controlo de acções da Nato.
O SENDYS®© acompanha desde 1984 a realidade empresarial em Portugal, mantendo a aposta no apoio directo ao cliente com uma equipa de especialistas, em áreas de conhecimento funcional e competências em sistemas de informação.
A experiência e o conhecimento obtidos na definição de processos e implementação de soluções de suporte à gestão, tanto a nível nacional como internacional, permitiram a criação do universo de soluções SENDYS®©.
Como parte do aumentos dos seus recursos a fim de satisfazer as necessidades que advêm com o facto de ser uma Software House prestigiada sentiram a necessidade de aquirir uma video wall com capacidades avançadas.
Assim... Contactados nesse sentido foi solicitado à TAC um projecto de criação da referida videowall moderna que responda às necessidades actuais e futuras, utilizando tecnologia de ponta, adequada e estéticamente não intrusiva, sendo que a operação dos sistemas audiovisuais teria que ser automatizada, eficaz, intuitiva e expansível.
Com o objectivo de responder às necessidades apresentadas e depois de analisadas as necessidades apresentadas, uma vez que nos espaços se pretendem realizar:
e onde todas essas funcionalidades tiveram que ser tomadas em consideração, a TAC apresentou um projecto de integração e automatização com os requisitos necessários para a satisfação de todas as tarefas operacionais do referido espaço.
Depois de aprovado o projecto em planta e respectiva memória descritiva, deu-se inicio aos trabalhos de instalação, design e programação.
O coração do sistema é um processador de controlo Crestron. É no Interface gráfico concebido segundo as necessidades de controlo e automação da Sala de Conselho, que se tornam visíveis todas as potencialidades do sistema. Com um design claro e elegante e uma programação de controlo totalmente personalizadas, são asseguradas a eficácia, intuitividade e simplicidade desejadas.
A interface de utilizador disponibilizada é um elemento chave. Todo o processo de implementação pode ser excelentemente bem executado mas se a utilização do mesmo não for intuitiva e amigável o utilizador não irá explorar todas as capacidades que tem ao seu dispor.
É a partir deste painel tátil que toda a Videowall é controlada, através do interface gráfico totalmente concebido e programado especificamente para o efeito e que neste caso apresenta as seguintes caracteristicas:
Inicialmente é apresentado um ecrã de boas-vindas com a imagem corporativa do Sendys.
Ao toque o ecrã táctil abre um simples módulo para controlar a Video Wall na sua integra. Desta fonte ou fontes de video, apresenta-se a imagem distribuida pelos 4 displays, ou a repete nos displays todos ou se mostra uma por display.
Todas as variantes são possíveis, permitindo a realização de apresentações ou acções de formação com muito mais impacto fluídez e informação.
Situado na cidade Património Mundial de Évora e a cerca de 1 hora de viagem de Lisboa, o Évora Hotel é a escolha indicada para quem quer fazer uma pausa e desfrutar de uma das mais ricas regiões de Portugal a nível histórico, gastronómico, cultural e paisagístico: o Alentejo.
Num ambiente confortável e familiar, onde a genuinidade e simplicidade alentejana se destacam, encontrará uma surpreendente diversidade de ofertas e serviços que vão desde os 2 ht de liberdade oferecidos pelo jardim exterior, aos quartos recentemente remodelados, das piscinas exteriores de dimensões invejáveis ao Kids club onde os mais novos se sentirão em casa, do health&fitness club com equipamentos de última geração ao tradicional restaurante Sol Poente, onde os saberes e sabores esperam pelo seu apetite, dos proveitosos momentos na piscina interior aquecida às inesquecíveis actividades que toda uma região lhe oferece.
Com uma lista de serviços prestados que incluem: Flores, Baby siting/Animação crianças, Suite Nupcial, Lista de casamento (topografia), Fotografo, Audiovisuais/Equipamento (Palco, etc)
O Évora Hotel contactou-nos a fim de implementarmos soluções adequadas para dar resposta aos serviços por eles facultados na sua qualidade de anfitrião de eventos de várias tipos, como:
Assim, a TAC foi visitar as instalações a fim de efectuar o Site Survey para que todas as necessidades fossem determinadas sendo todos os detalhes devidamente considerados.
O Centro de Conferências do Évora Hotel é um espaço polivalente e muito flexível. A configuração dos vários espaços depende directamente dos eventos. Existe regularmente a necessidade de mudar um layout, de uma forma rápida e eficaz. Por vezes as alterações de disposição das salas têm que ser feitas com outros eventos a decorrer.
A exigência aos meios audiovisuais é cada vez maior em oposição à disponibilidade de pessoal especializado.
O objectivo do cliente para a remodelação é obter um centro de conferências nobre, muito bem equipado e com sistema de gestão automatizada que dispense a necessidade de pessoal especializado para os operar.
A nossa proposta vai ao encontro de todas estas necessidades. Foi elaborado um projecto com o objectivo de responder às exigências e dotar o espaço com capacidade de crescimento. Foi na nossa opinião, fundamental implementar um sistema dinâmico, com um investimento inicial que permita o crescimento integrado, isto é, o controlo do espaço está pensado para agregar mais salas centralizando a sua gestão audiovisual.
O sistema integrado de controlo, divide-se em três subsistemas de gestão, o sistema de gestão e controlo dos sinais de vídeo, o sistema de gestão, controlo e amplificação dos sinais de audio e o sistema central de comando.
Os três sistemas integrados permitem a total automatização e controlo dos espaços em questão e estão preparados para gerir mais equipamentos, como por exemplo, cortinas eléctricas, luzes ou outros dispositivos noutras salas.

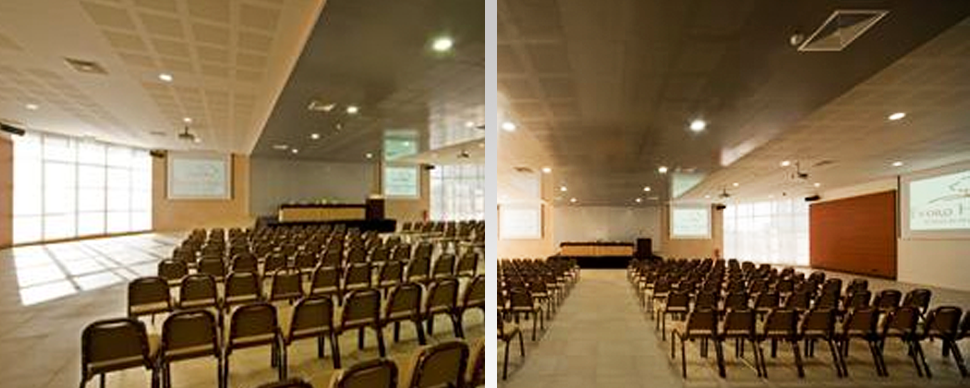

O centro de conferências ficou equipado com três telas eléctricas de 3 metros embutidas no tecto do auditório e duas telas eléctricas em salas de reunião. As telas do auditório, permitem que o espaço seja utilizado para uma única projecção (tipo sala de cinema) ou diversas projecções para três locais distintos.
As telas de projecção serão sempre acompanhadas por videoprojectores, instalados em suportes extensíveis em altura. Estes projectores são controlados por um sistema central de comando instalado na reggie.
Foi instalado nas paredes do centro de conferências, junto ao palco, caixas de ligação para sinais de computador, vídeo e áudio. Desta forma é possível ligar equipamentos na reggie e junto ao palco.
O centro de conferência está equipado com 6 colunas de som profissionais. Nas restantes salas de reuniões estão instaladas colunas de som embutidas no tecto e geridas por amplificadores de som.
Cada sala tem também um regulador individual de volume (potenciómetro). Contúdo o sistema de controlo de áudio instalado na régie consegue controlar o som na totalidade ou por sala de reuniões. Deste modo é possível ouvir um determinado som na sala de conferências e outro nas restantes salas.
Foi também providenciada a formação exigida pelo facto de o Évora Hotel oferecer ainda aos seus utentes:
Todos estes serviços são providenciados por um conjunto de recursos cuidadosamente planeados e inseridos nos seguintes espaços.
5000 ANSI – Central - CP-X807 Hitachi
4000 ANSI - Lateral - CP-X617 Hitachi
Portátil para diversas salas
300X300 cm com comando
Uma empresa de Projectos e de Integração de Soluções de Audiovisuais, Domótica, Redes integradas de voz, dados e segurança.
